Schneider Electric

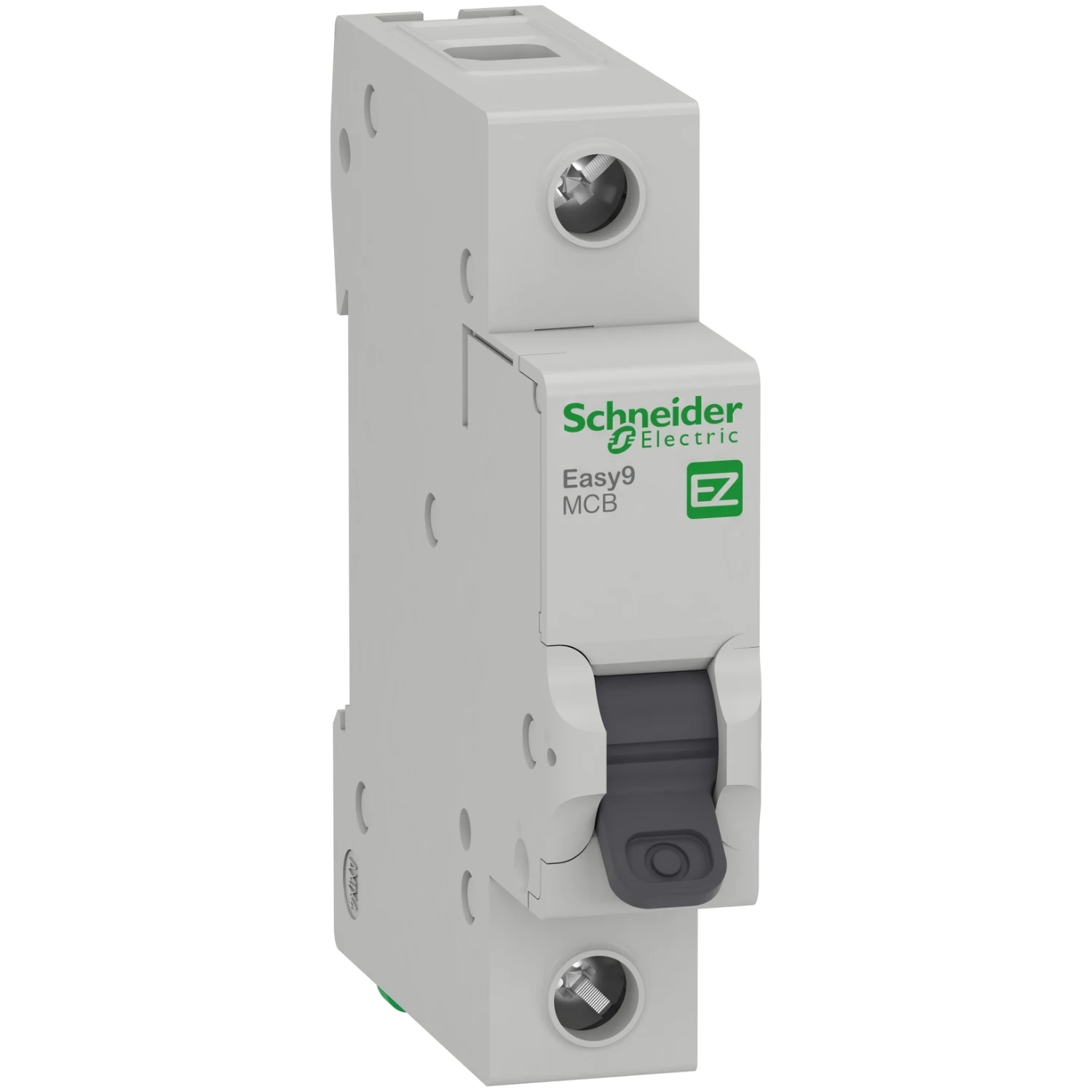

Easy9 EZ9F

Seri Ekonomis

MCB 1P–4P, 6A–63A, 4.5kA/6kA. Entry-level terpercaya untuk panel perumahan dan instalasi kecil.

Tipe

MCB

Arus

6 – 63 A

Kapasitas

4,5 – 6 kA

Kutub

1P – 4P

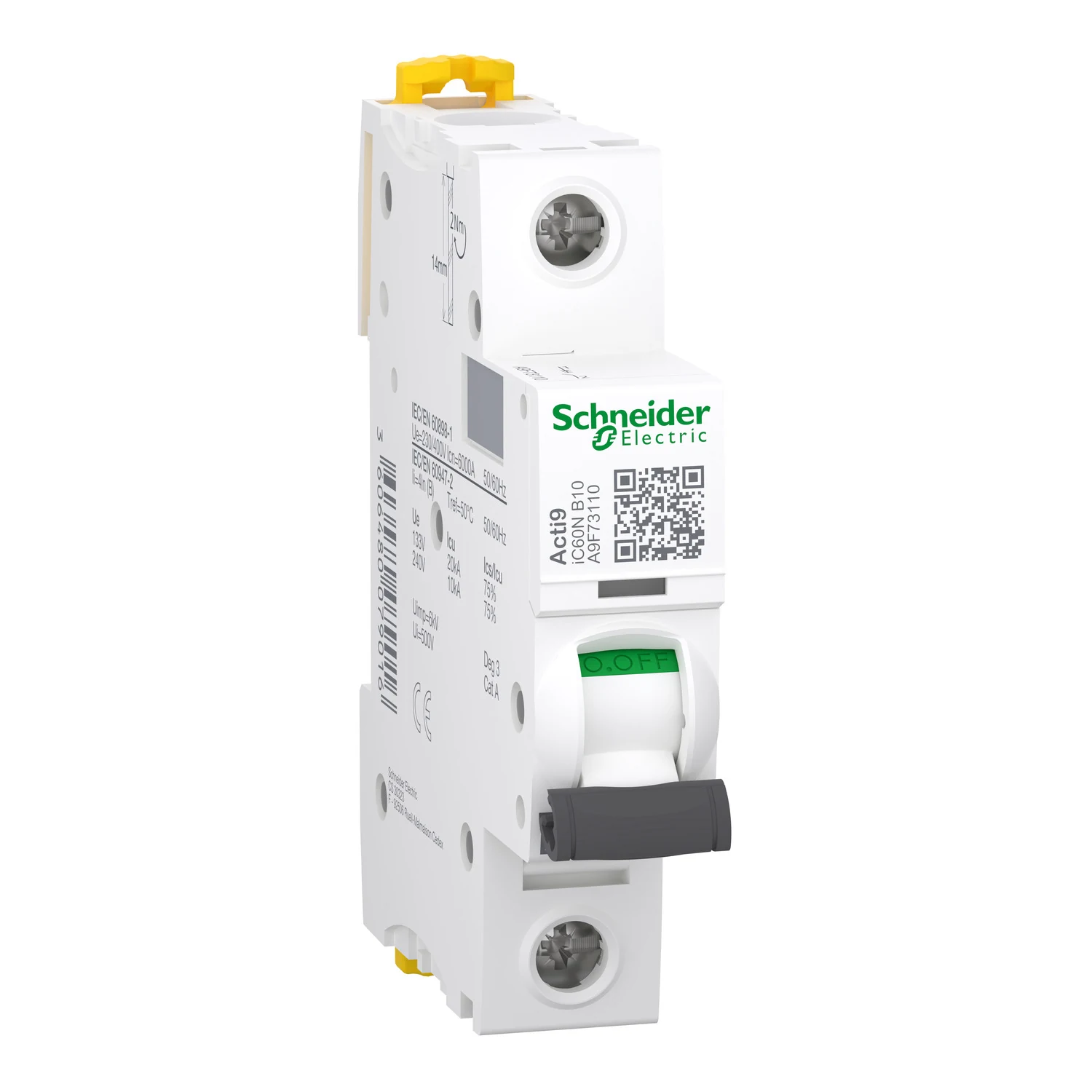

Acti9 iC60N

6kA

MCB 1P–4P, 0.5A–63A, 6kA IEC 60898. Fitur VisiTrip & VisiSafe indicator. Untuk gedung dan komersial.

Tipe

MCB

Arus

0,5 – 63 A

Kapasitas

6 kA

Kutub

1P – 4P

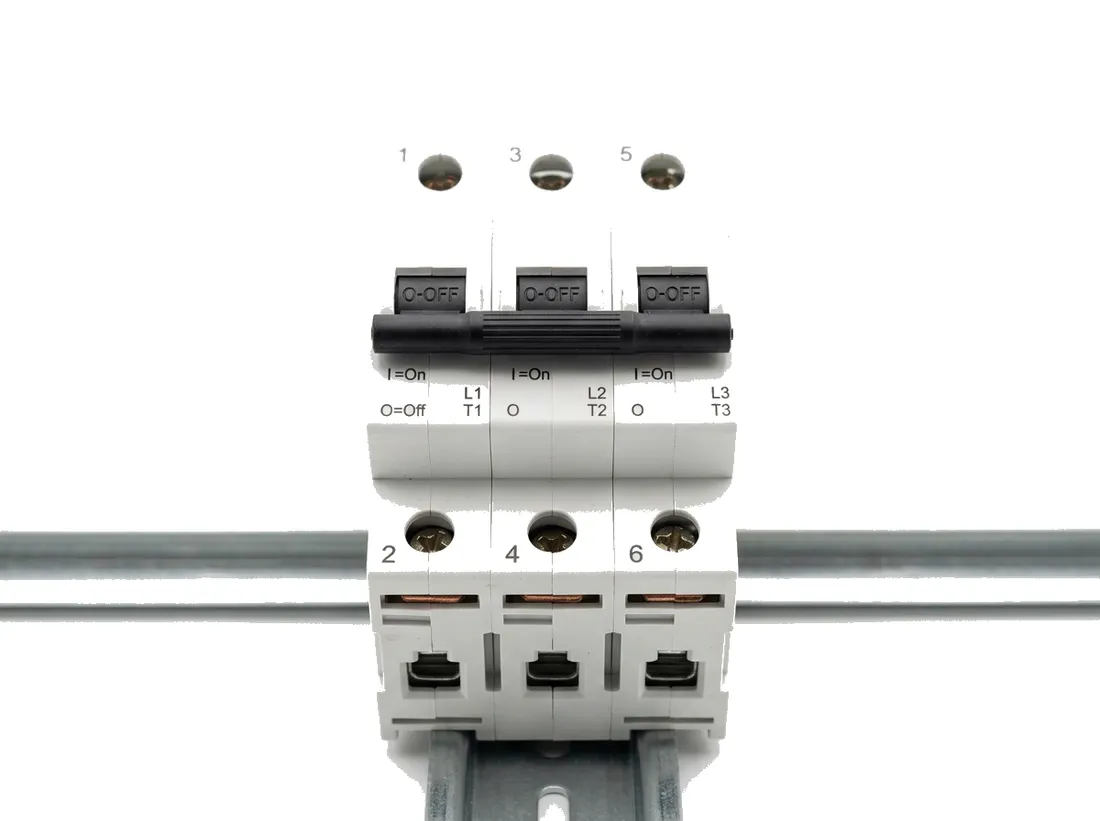

Acti9 iC60H

10kA

MCB 1P–4P, 0.5A–63A, 10kA. Breaking capacity lebih tinggi untuk panel industri dekat trafo.

Tipe

MCB

Arus

0,5 – 63 A

Kapasitas

10 kA

Kutub

1P – 4P

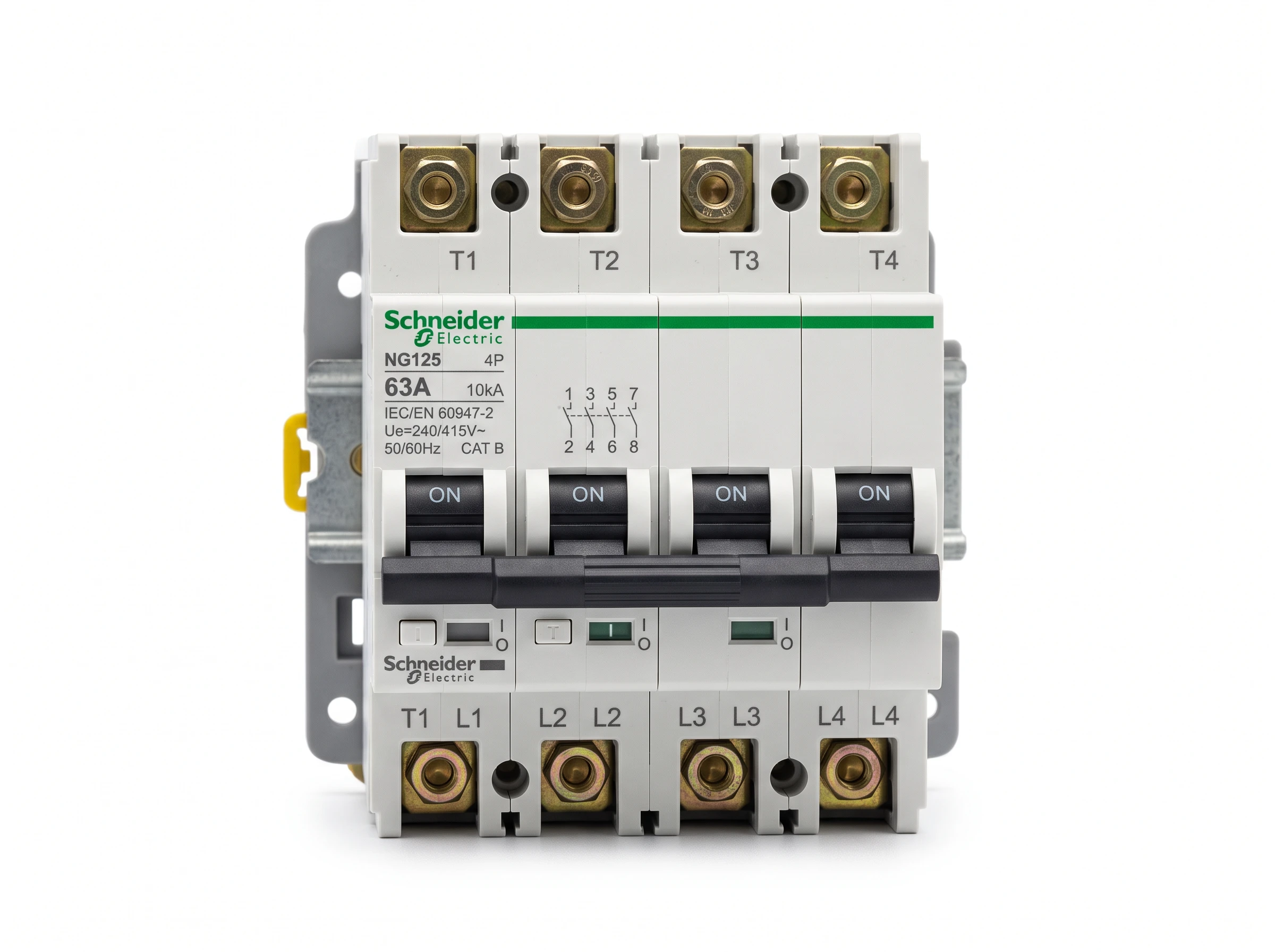

Acti9 NG125L/N

hingga 125A

MCB kapasitas besar 1P–4P hingga 125A, 25kA/50kA. Untuk main breaker panel distribusi besar.

Tipe

MCB

Arus

2 – 125 A

Kapasitas

25 – 50 kA

Kutub

1P – 4P

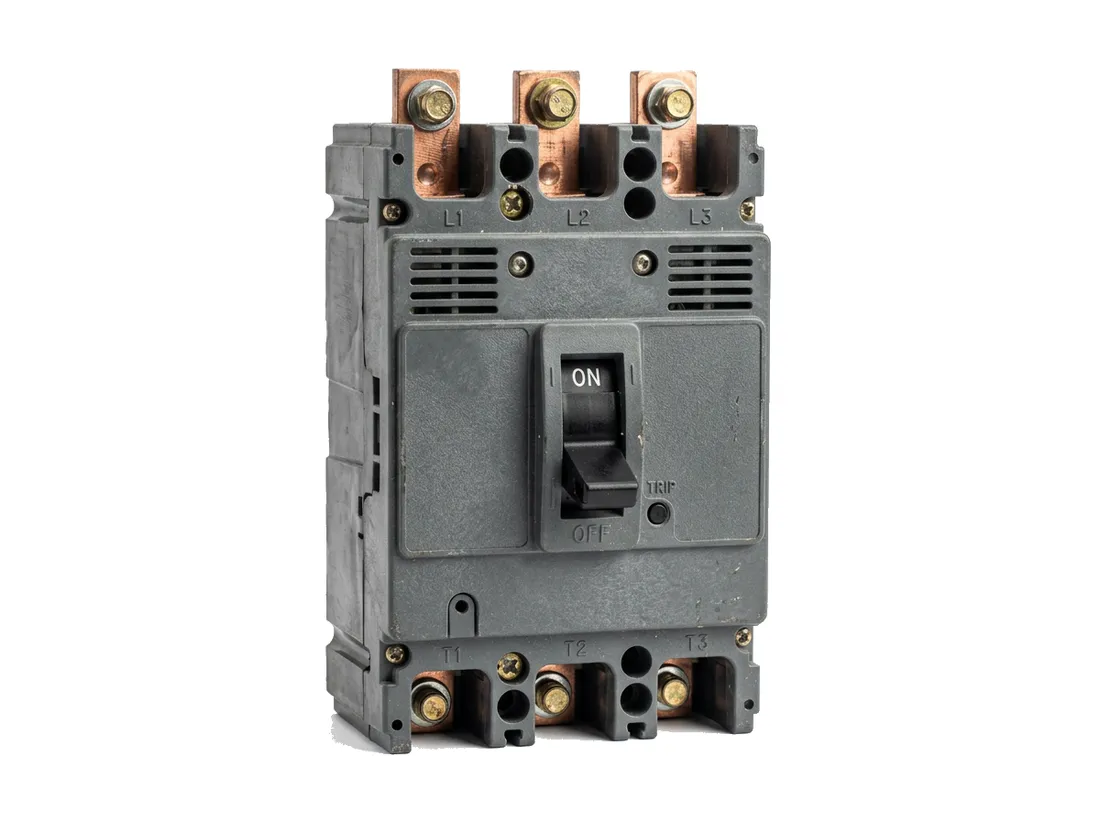

EasyPact EZC100

B/F/N/H

MCCB 3P–4P, 15A–100A, 7.5kA–36kA. Fixed setting, ekonomis. Standar panel distribusi gedung.

Tipe

MCCB

Arus

15 – 100 A

Kapasitas

7,5 – 36 kA

Kutub

3P & 4P

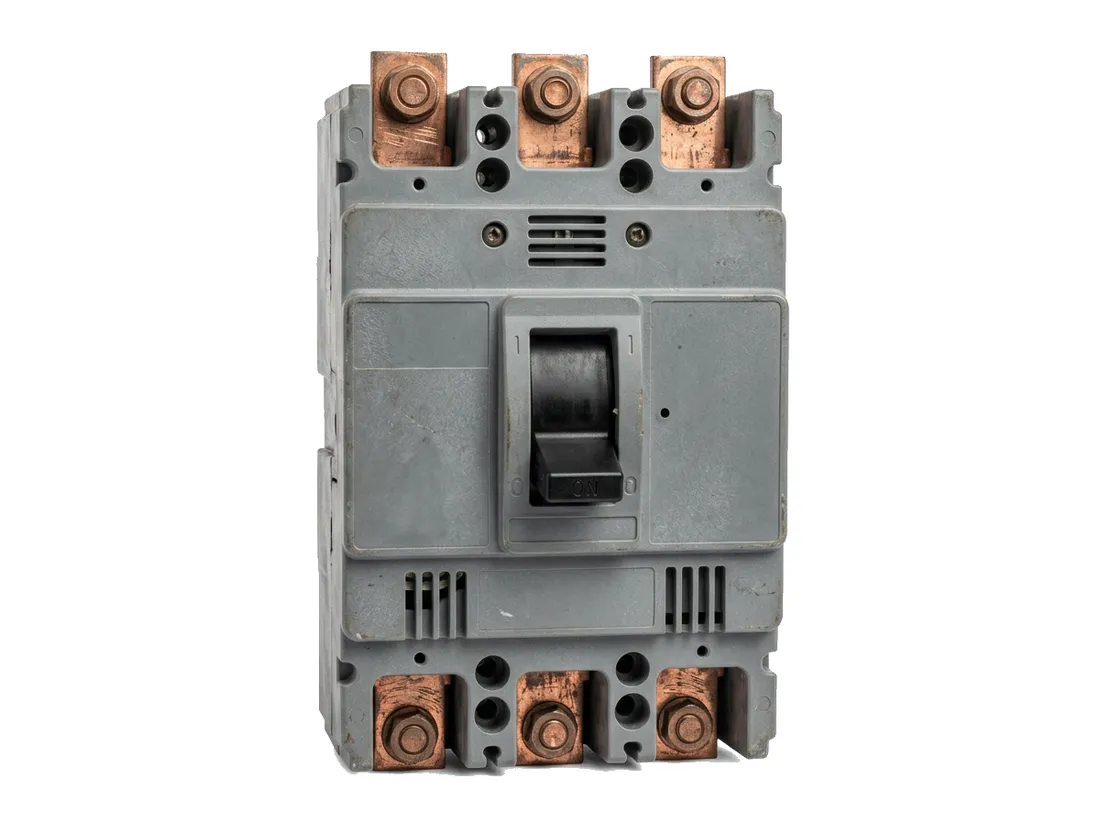

EasyPact EZC250 / EZC400–630

hingga 630A

MCCB 3P–4P hingga 630A. Untuk incoming feeder panel besar dan beban industri berat.

Tipe

MCCB

Arus

16 – 250 A

Kapasitas

25 – 36 kA

Kutub

3P & 4P

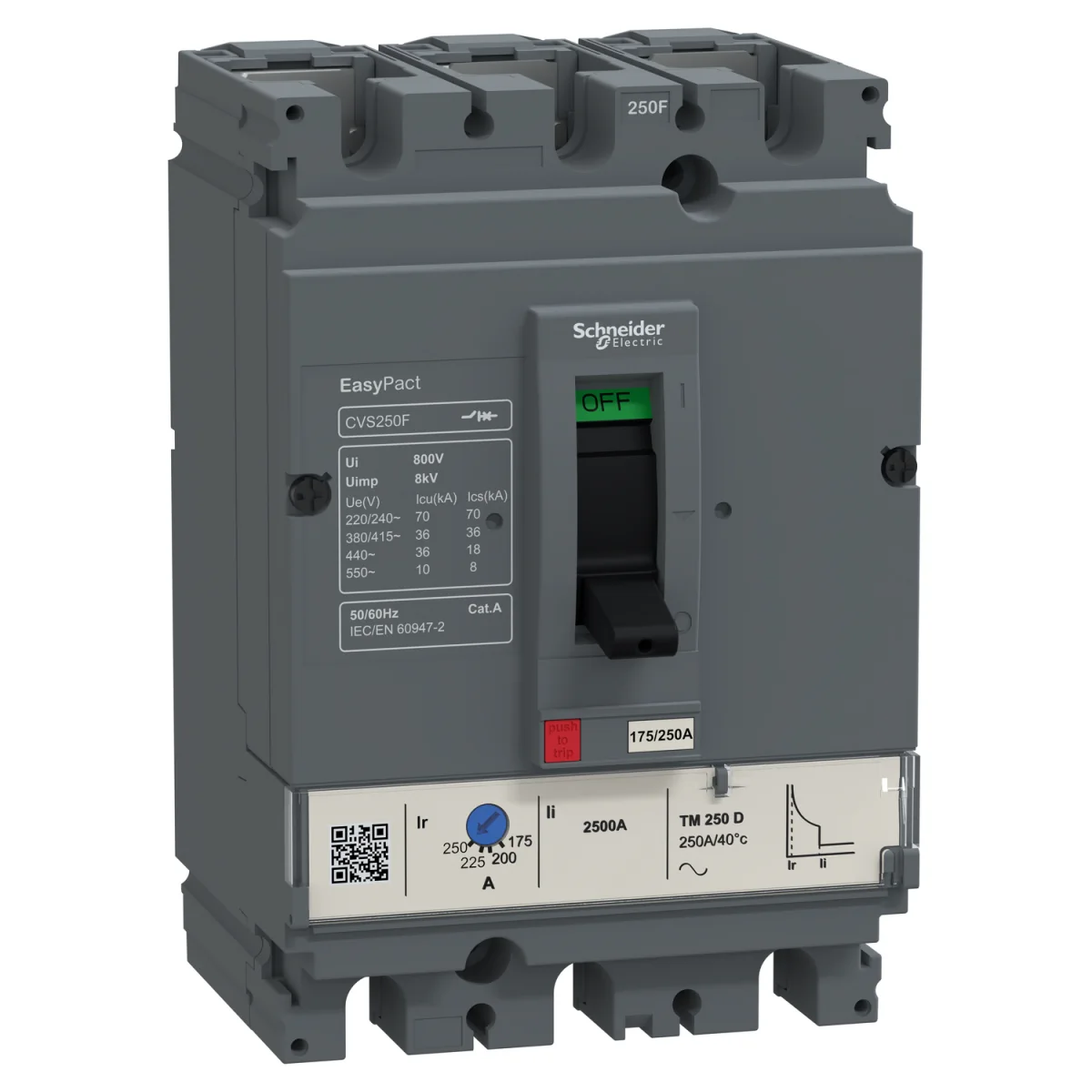

EasyPact CVS

16A–630A

MCCB adjustable trip 16A–630A, 36kA–50kA. Fleksibel untuk berbagai aplikasi distribusi.

Tipe

MCCB

Arus

16 – 630 A

Kapasitas

36 – 50 kA

Kutub

3P & 4P

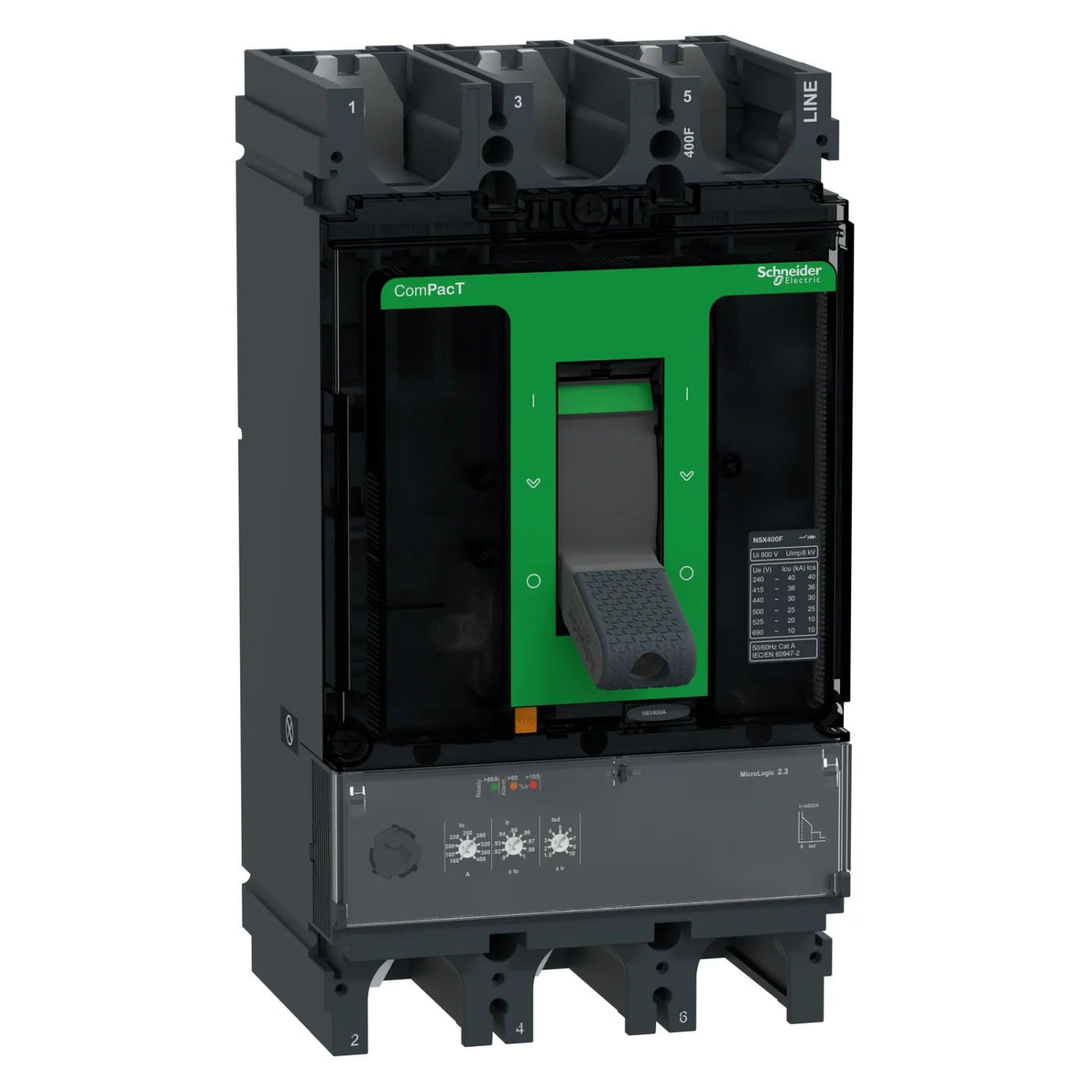

Compact NSXm / NSX

16A–630A

MCCB premium dengan Micrologic trip unit. Breaking capacity hingga 150kA. Untuk industri kapasitas tinggi.

Tipe

MCCB

Arus

16 – 630 A

Kapasitas

25 – 150 kA

Kutub

3P & 4P

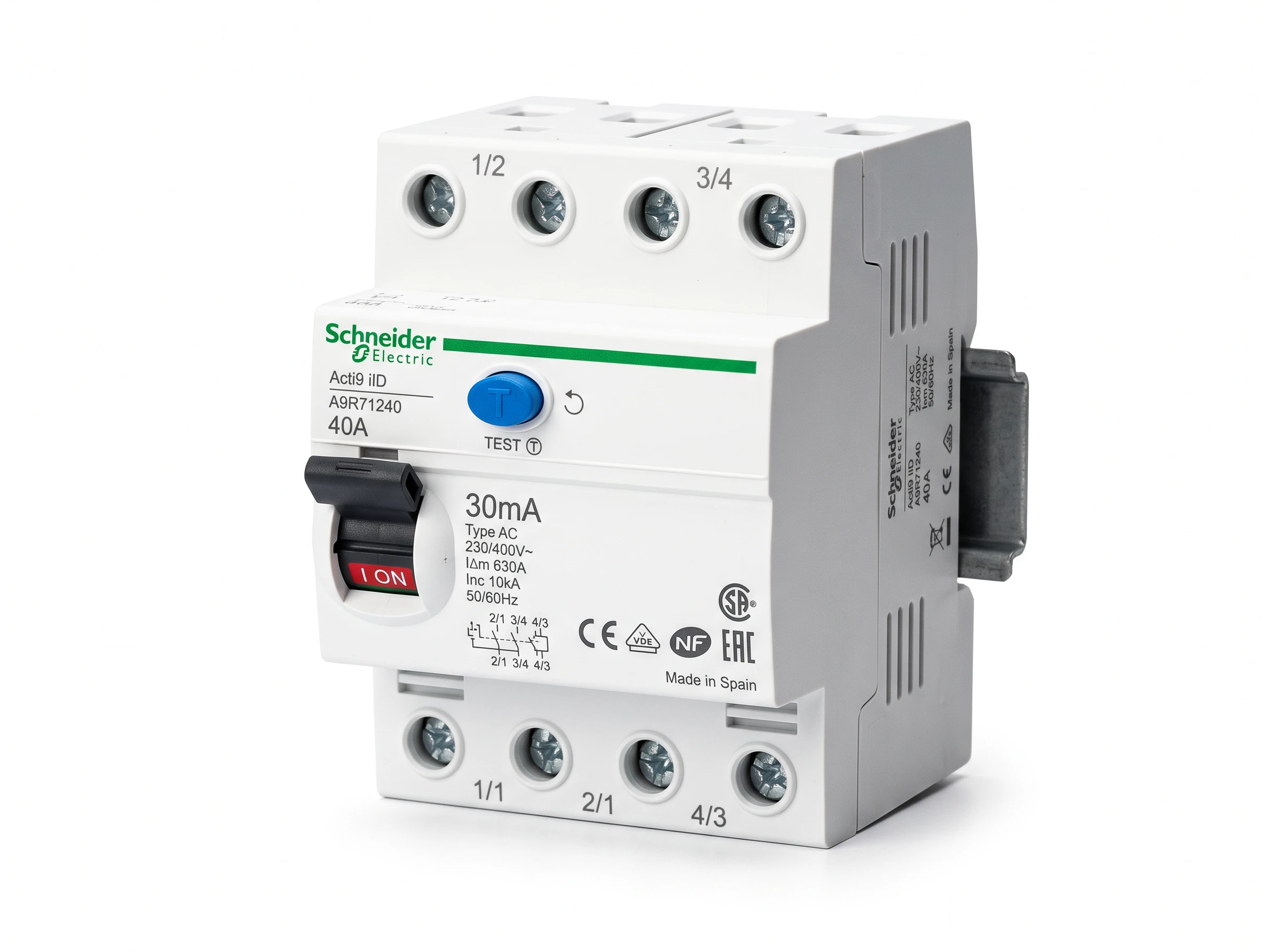

Acti9 iID · RCCB

25A–100A

RCCB 2P–4P, 25A–100A, sensitivitas 30mA/300mA. Proteksi bocor tanpa overcurrent protection.

Tipe

RCCB 30/300 mA

Arus

25 – 63 A

Kapasitas

10 kA

Kutub

2P & 4P

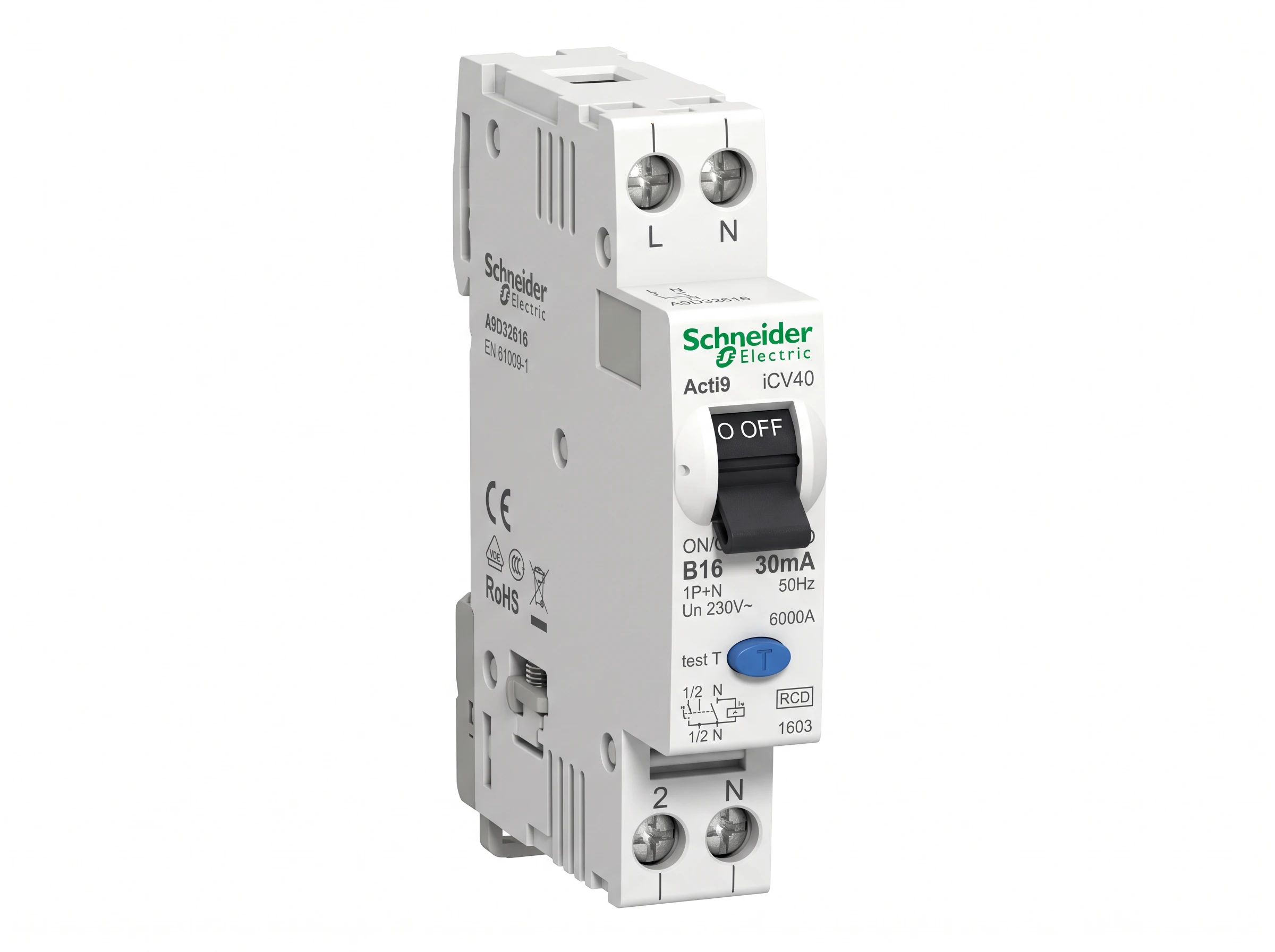

Acti9 iDPN Vigi · RCBO

6A–40A

RCBO 1P+N, 6A–40A, 30mA. Overcurrent + kebocoran arus dalam 1 unit. Hemat slot panel.

Tipe

RCBO 30/300 mA

Arus

6 – 40 A

Kapasitas

6 kA

Kutub

1P + N

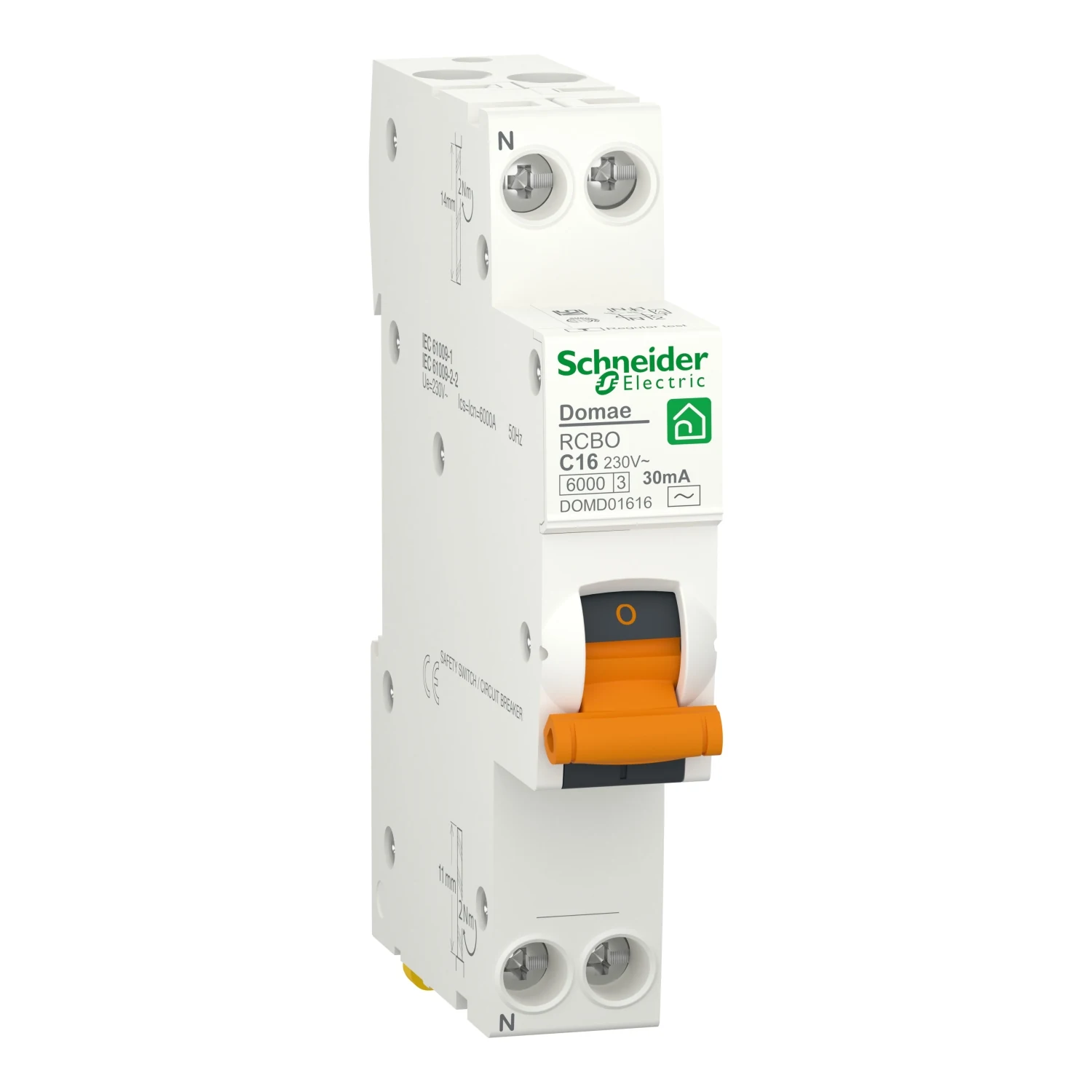

Slim Domae RCBO

RCBO slim 1P+N, 6A–32A. Desain tipis untuk panel perumahan modern.

Tipe

RCBO 30 mA

Arus

6 – 16 A

Kapasitas

6 kA

Kutub

1P + N

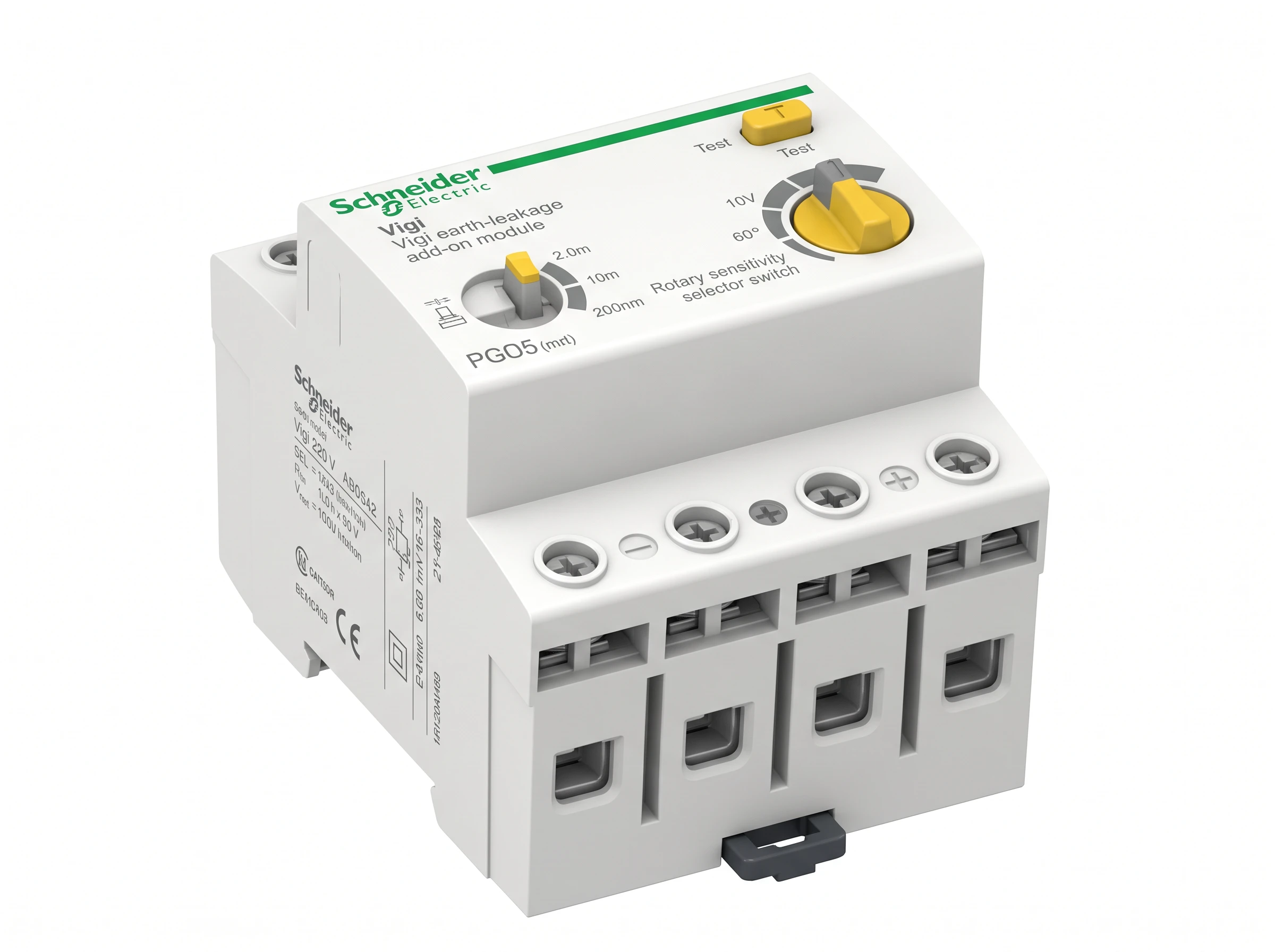

Vigi iC60 Add-on Module

Modul RCCB tambahan untuk Acti9 iC60. Menambahkan proteksi bocor ke MCB existing.

Tipe

Modul RCD 30/300 mA

Arus

25 – 63 A

Kapasitas

—

Kutub

2P – 4P

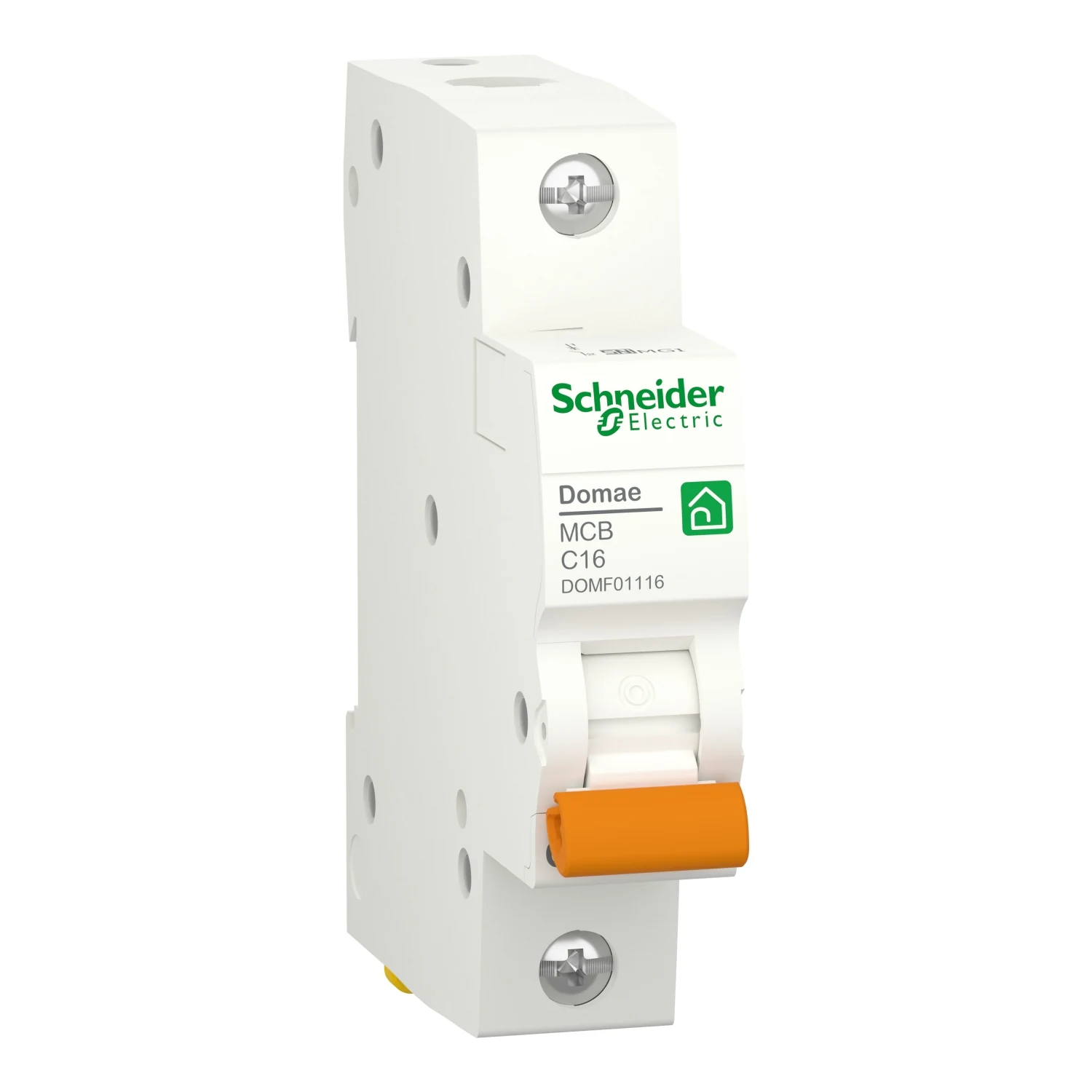

Domae MCB

Seri Hunian

MCB 1P–3P, 6A–63A, 6kA IEC 60898. Kurva C untuk proteksi hubung singkat & beban lebih pada panel hunian dan komersial.

Tipe

MCB

Arus

6 – 63 A

Kapasitas

6 kA

Kutub

1P – 3P

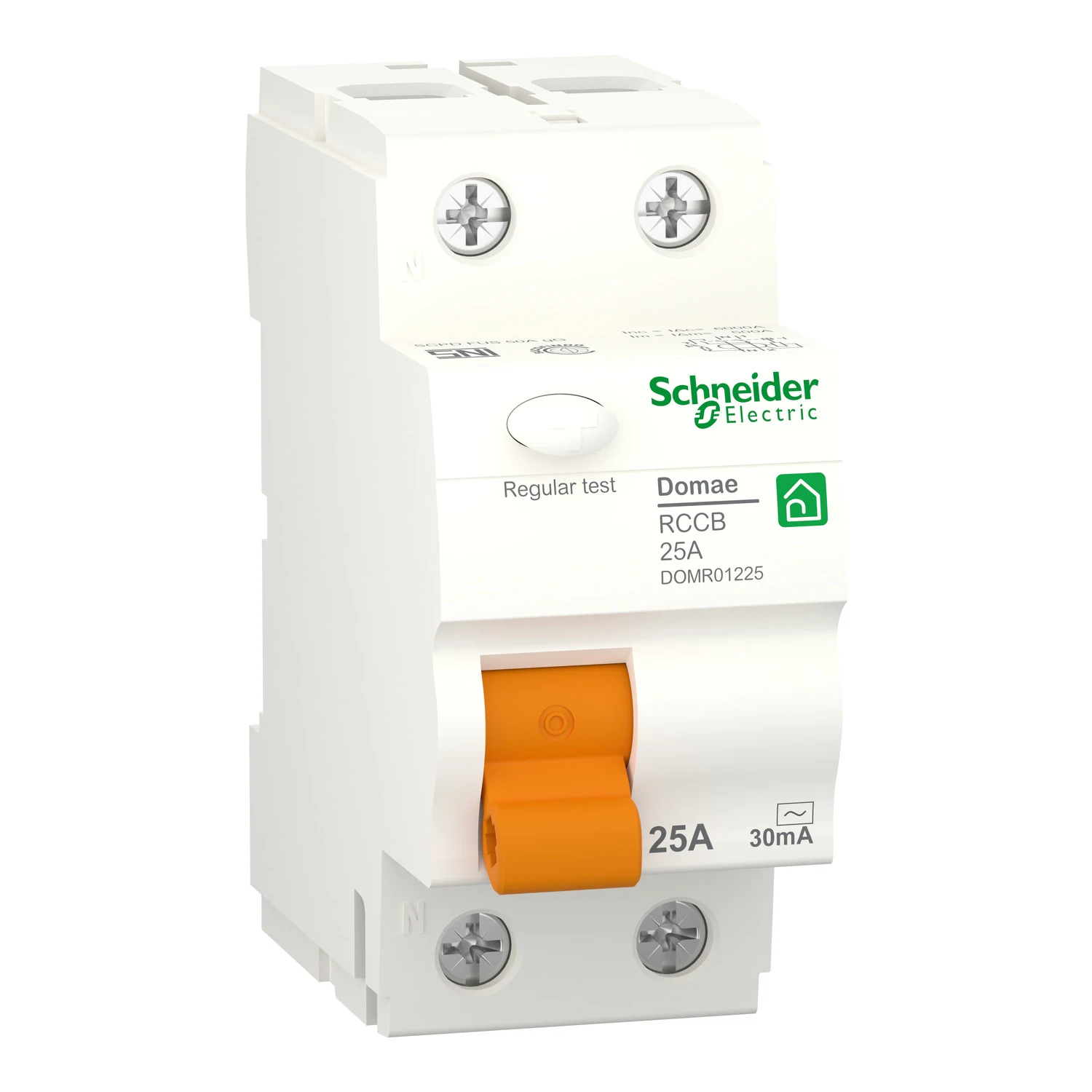

Domae RCCB

Proteksi Arus Bocor (ELCB)

RCCB 2P, 25A, sensitivitas 30mA tipe AC. Proteksi arus bocor untuk keselamatan dari sengatan listrik dan risiko kebakaran.

Tipe

RCCB / ELCB

Arus

25 A

Sensitivitas

30 mA

Kutub

2P

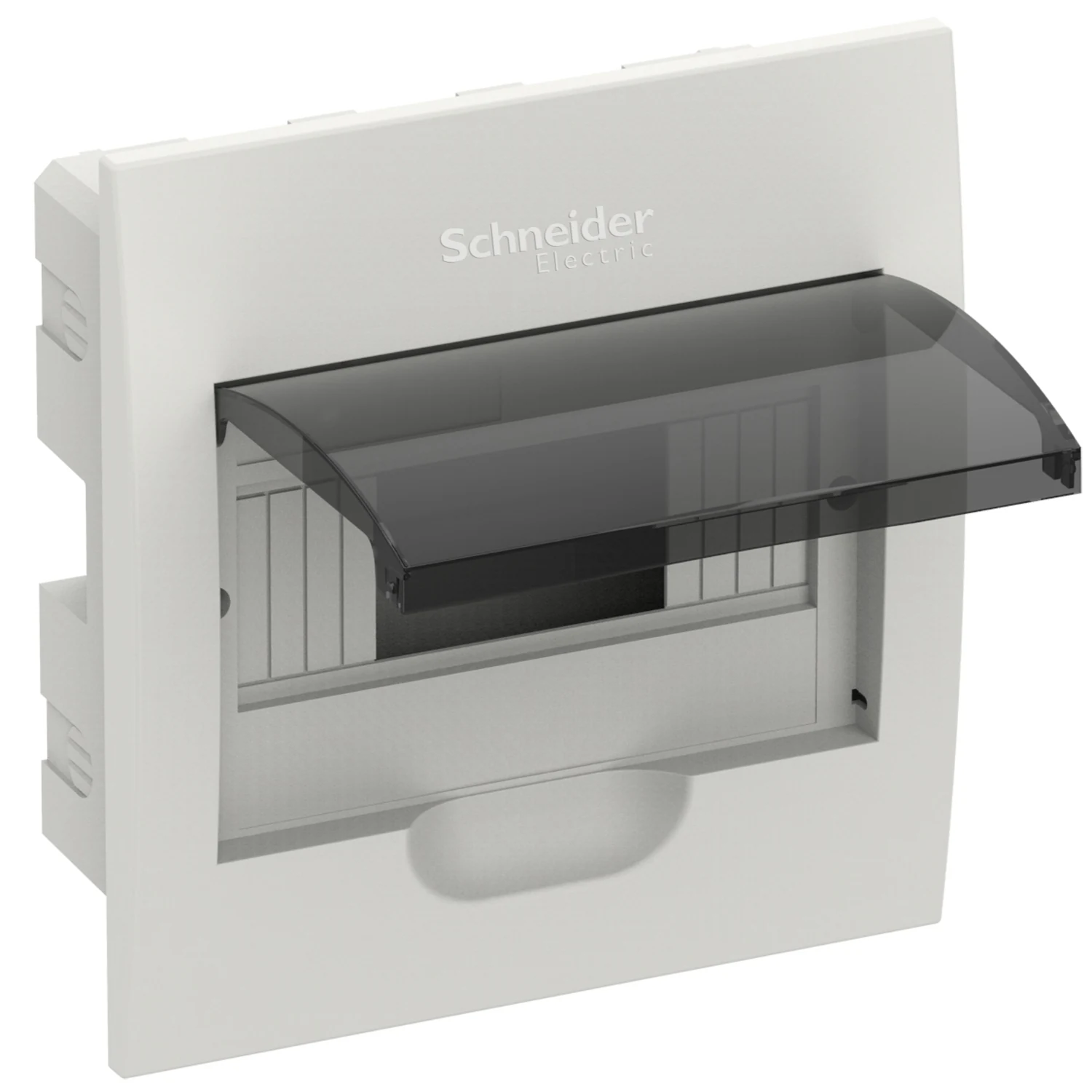

Domae Kotak MCB

Box MCB Inbow

Kotak MCB pasang tanam (inbow) dengan penutup transparan. Merapikan MCB & RCCB pada panel hunian. Tersedia 4/8/12 modul, IP40.

Tipe

Box MCB (enclosure)

Pemasangan

Inbow (tanam)

Kapasitas

4 / 8 / 12 modul

Proteksi

IP40

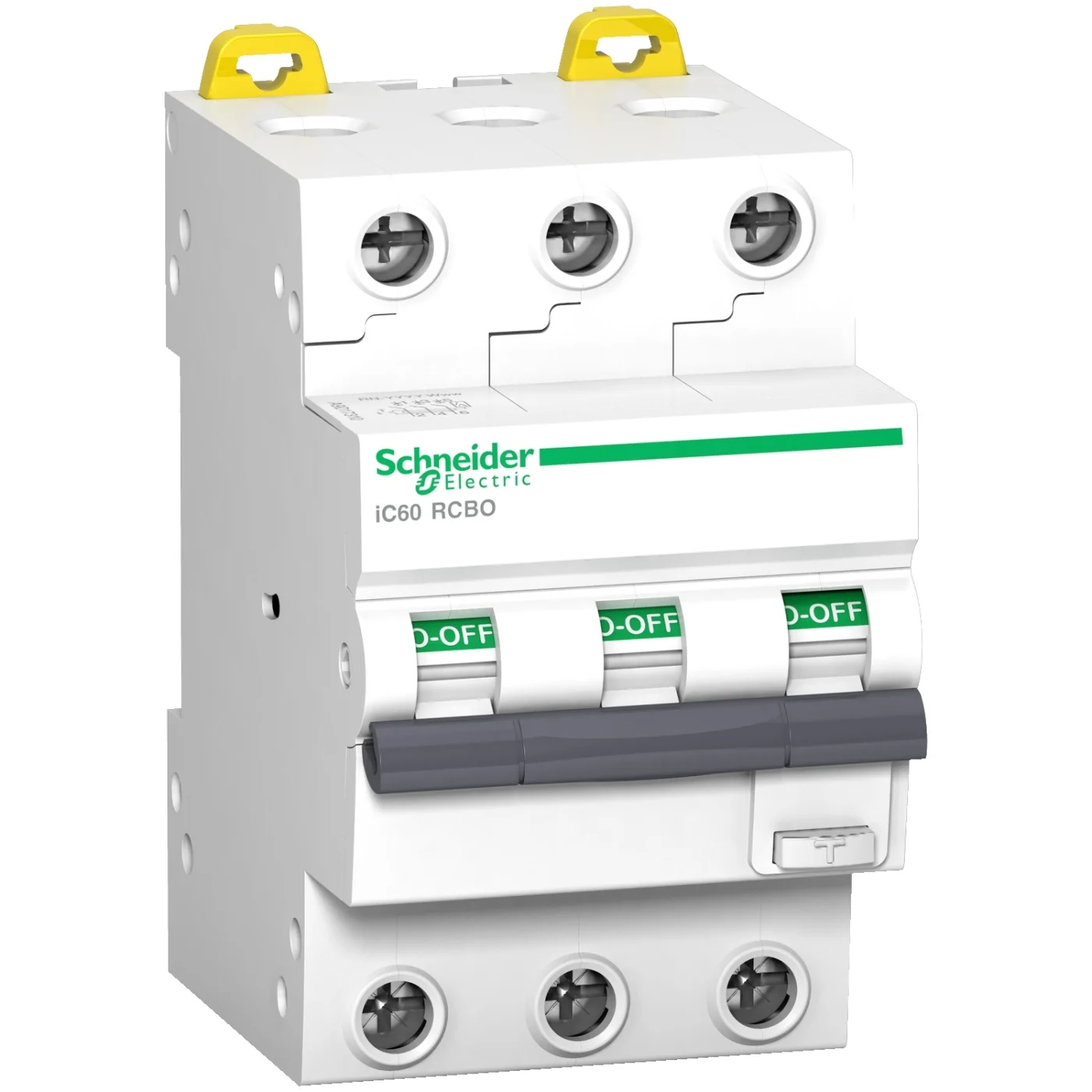

Acti9 iC60 RCBO

MCB + RCCB 1 Modul

Menggabungkan proteksi arus lebih (MCB) dan arus bocor (RCCB) dalam satu modul hemat tempat. Tersedia 1P+N hingga 4P, sensitivitas 30/300mA.

Tipe

RCBO

Sensitivitas

30 / 300 mA

Kutub

1P+N – 4P

Standar

IEC 61009

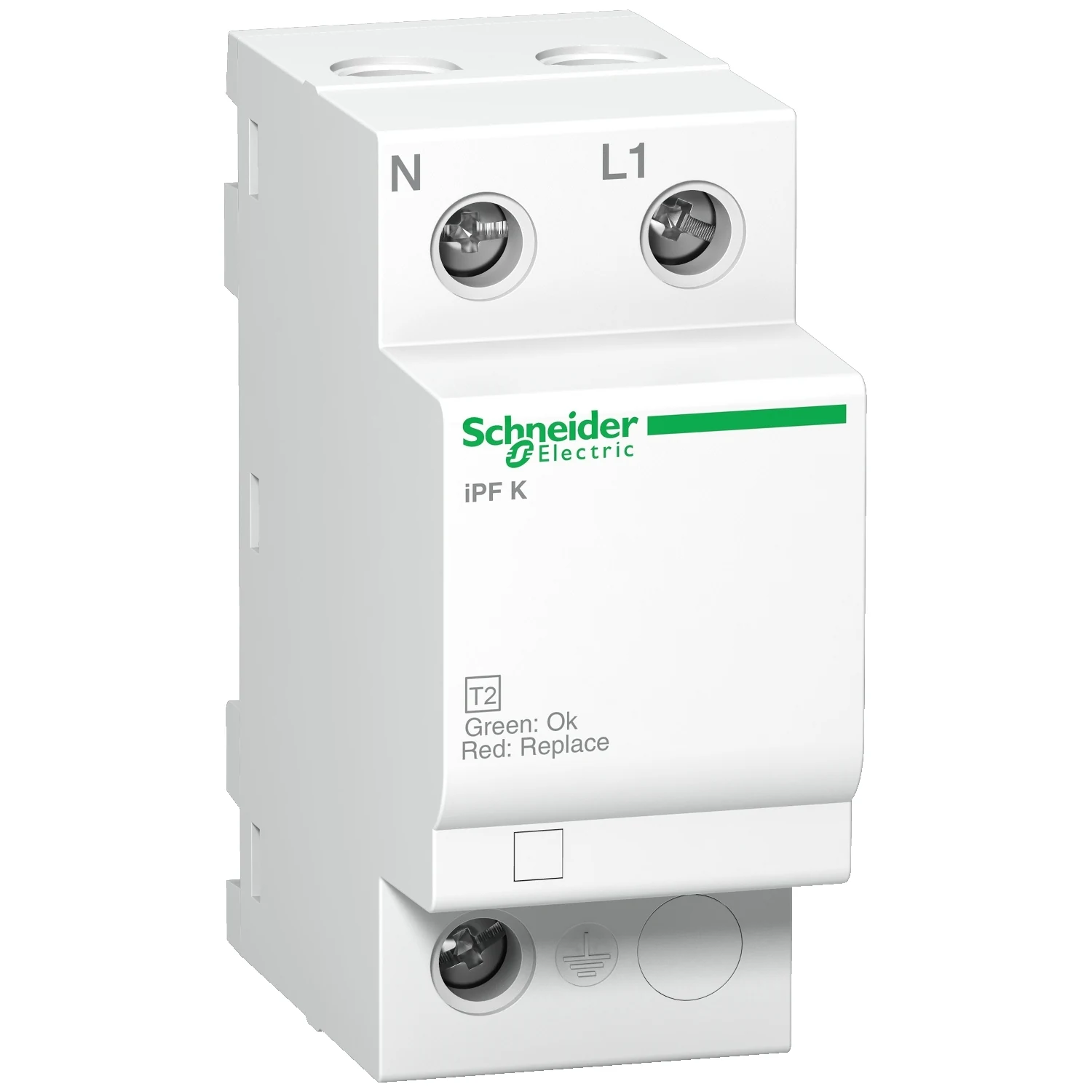

Acti9 iPF K

Proteksi Petir / Surja

Surge protection device (SPD) Type 2 untuk melindungi instalasi dan perangkat elektronik dari lonjakan tegangan akibat petir. Dilengkapi indikator status hijau/merah.

Tipe

SPD Type 2

Kutub

1P + N

Indikator

Hijau / Merah

Standar

IEC 61643-11

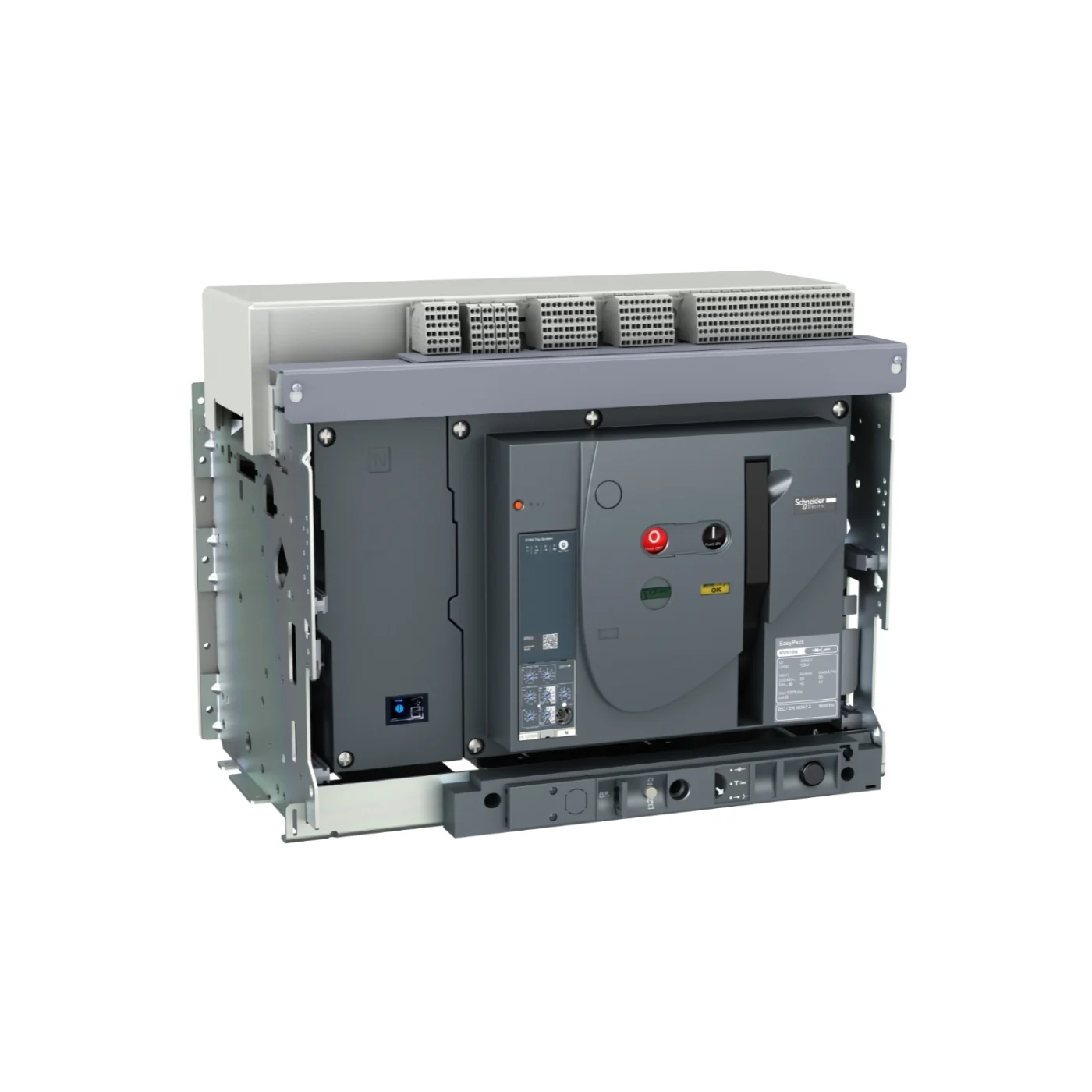

EasyPact MVS

Air Circuit Breaker

Air circuit breaker (ACB) untuk panel utama tegangan rendah berarus besar. Versi fixed & drawout dengan unit proteksi elektronik.

Tipe

Air Circuit Breaker

Arus

800 – 4000 A

Kapasitas

Hingga 65 kA

Kutub

3P / 4P

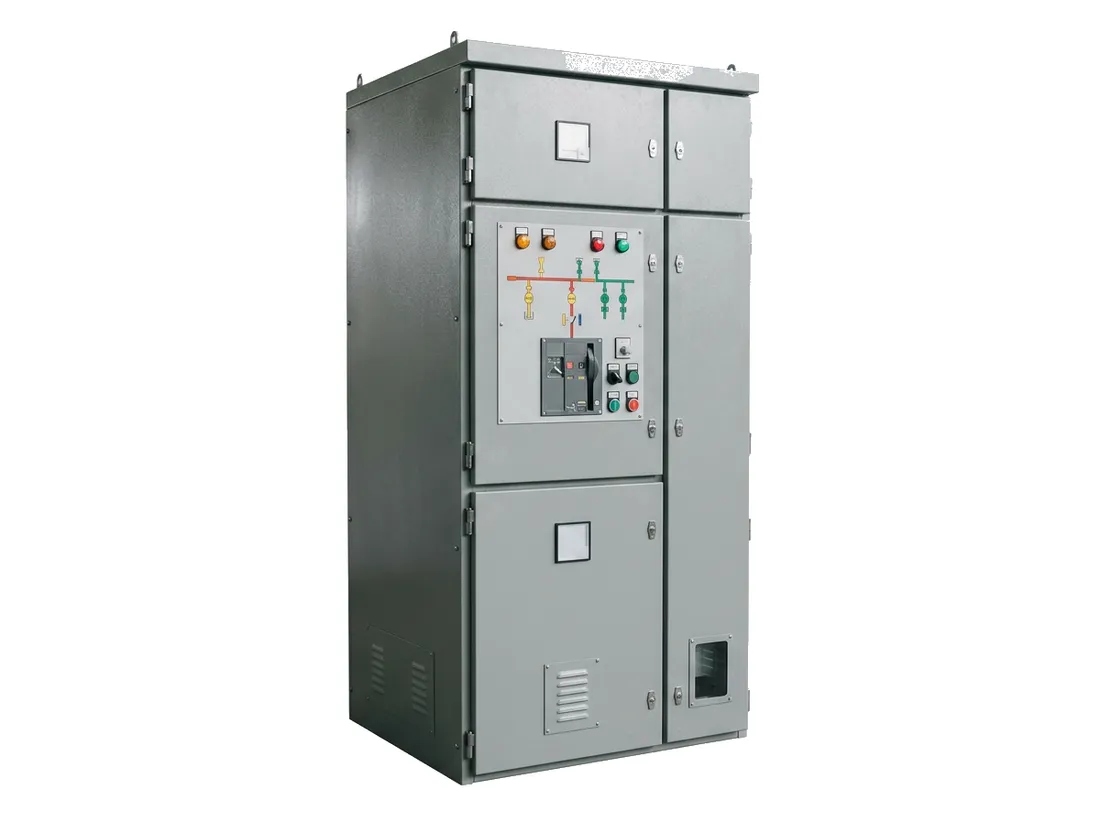

Panel Cubicle SM6-24 (Kubikel 20kV / Panel TM)

Switchgear tegangan menengah modular SM6-24 untuk gardu distribusi PLN, industri, gedung, dan proyek infrastruktur 20kV. Teknologi Air Insulated Switchgear (AIS) berstandar IEC 62271-200, dengan interlocking mekanis. Dibutuhkan pelanggan daya besar PLN (umumnya di atas ±197 kVA).

Fungsi

Kubikel modular

Tegangan

24 kV

Arus

630 A

Standar

IEC 62271-200

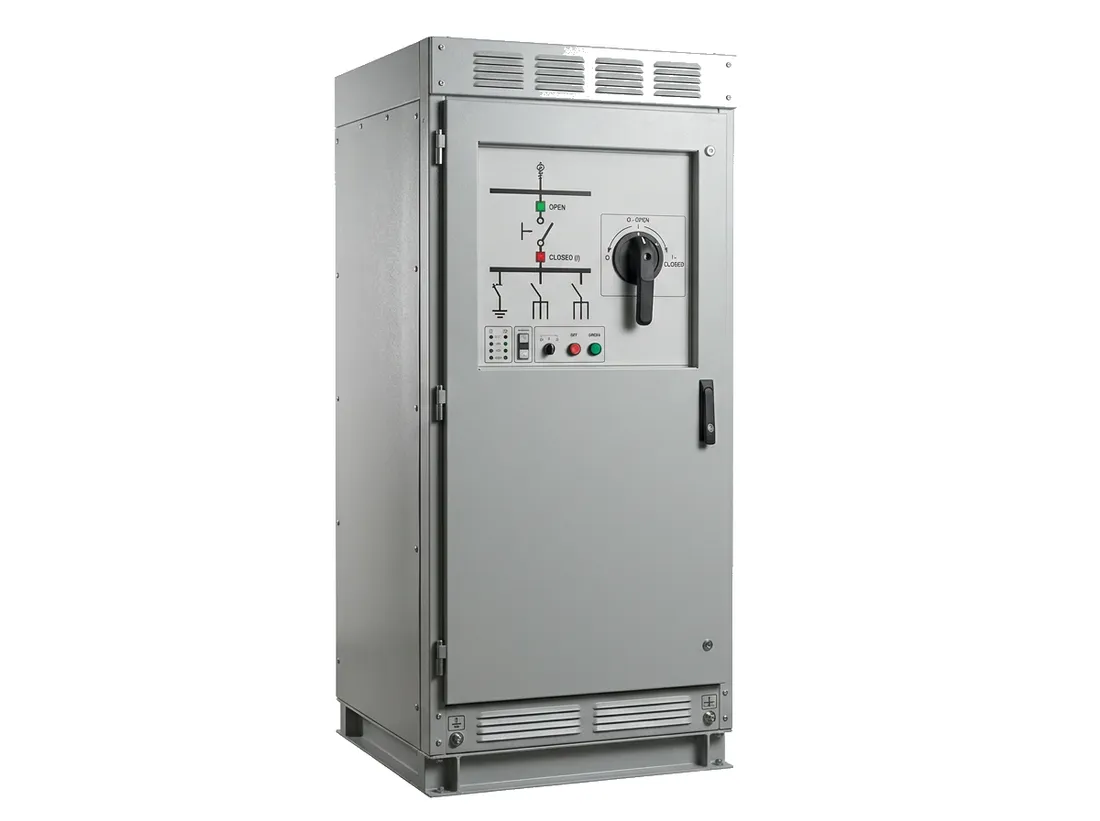

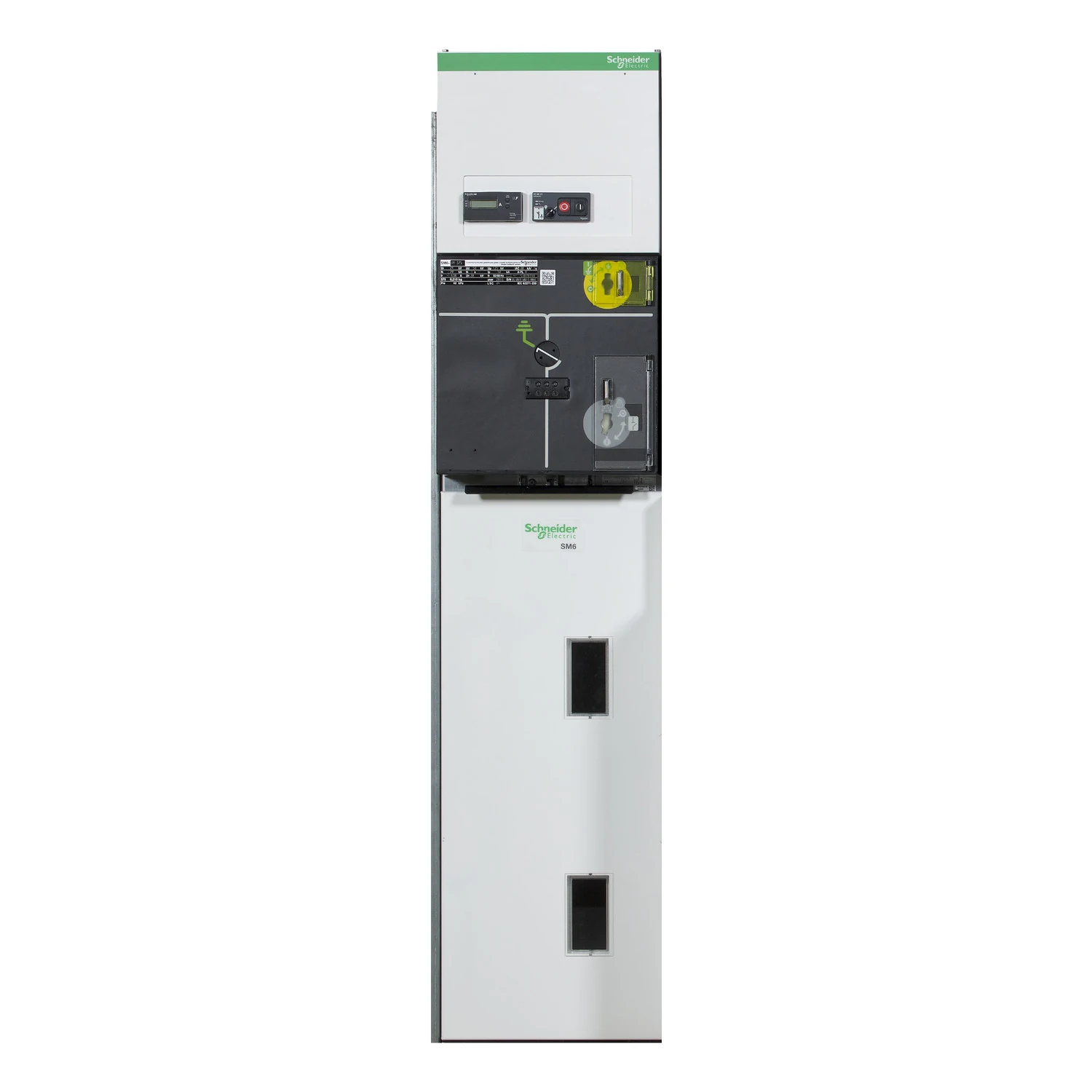

SM6-24 IM500

Manual LBS

Kubikel incoming manual LBS 630A dari sumber PLN 20kV. Dilengkapi sakelar pertanahan (earthing switch) untuk keselamatan. Dipasang sebagai titik masuk jaringan di sisi pelanggan, sehingga instalasi dapat dipisahkan dan dibumikan dengan aman sebelum pekerjaan pemeliharaan dimulai.

Fungsi

Kubikel incoming

Tegangan

24 kV

Arus

630 A

Standar

IEC 62271-200

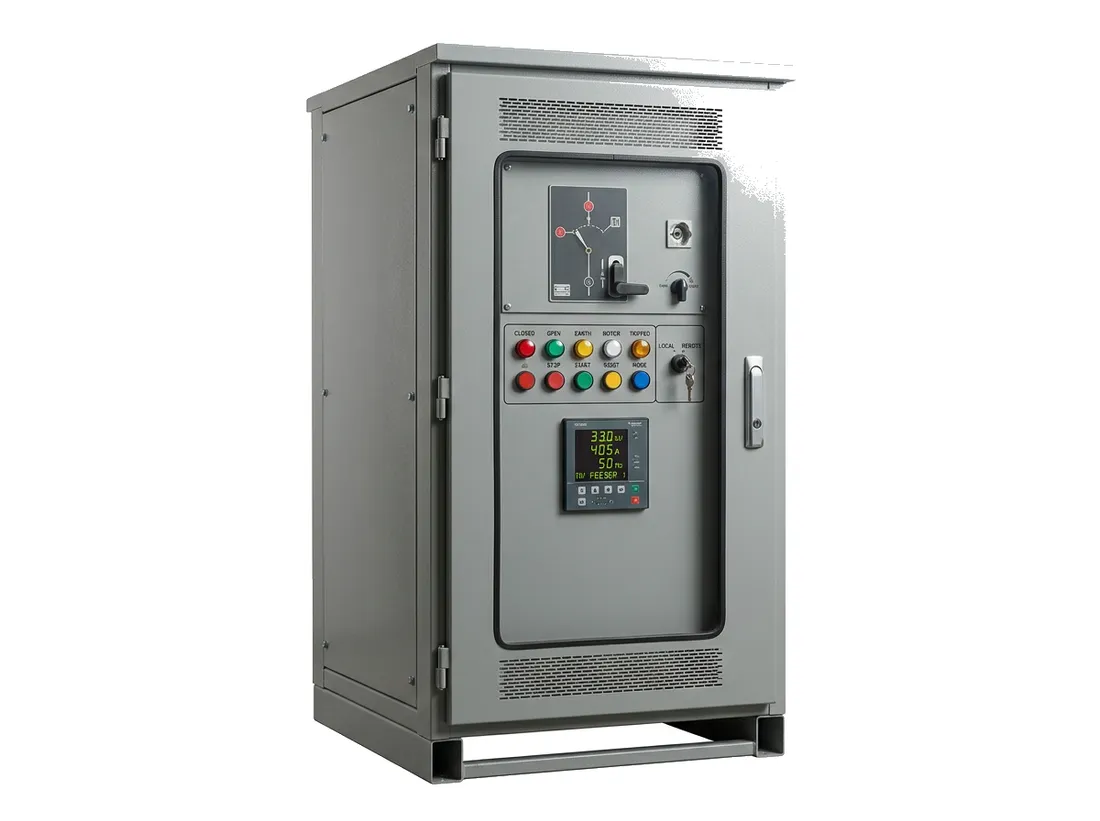

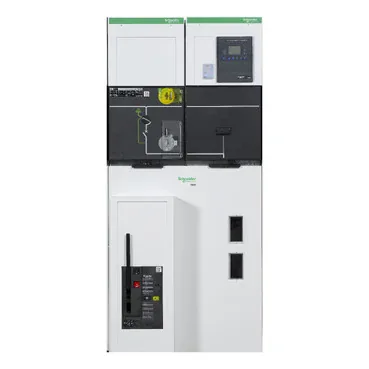

SM6-24 DM1A

Circuit Breaker

Kubikel pemutus tenaga (circuit breaker) SM6-24 DM1-A: pemutus SF6 dipadu pemisah 3 posisi (tutup, buka, bumi), 630 A. Memutus arus gangguan secara otomatis melalui relay proteksi, dipakai pada penyulang atau incoming yang memerlukan proteksi arus lebih. Mekanisme dapat dilengkapi motor untuk operasi jarak jauh.

Fungsi

Kubikel PMT

Tegangan

24 kV

Arus

630 A

Standar

IEC 62271-200

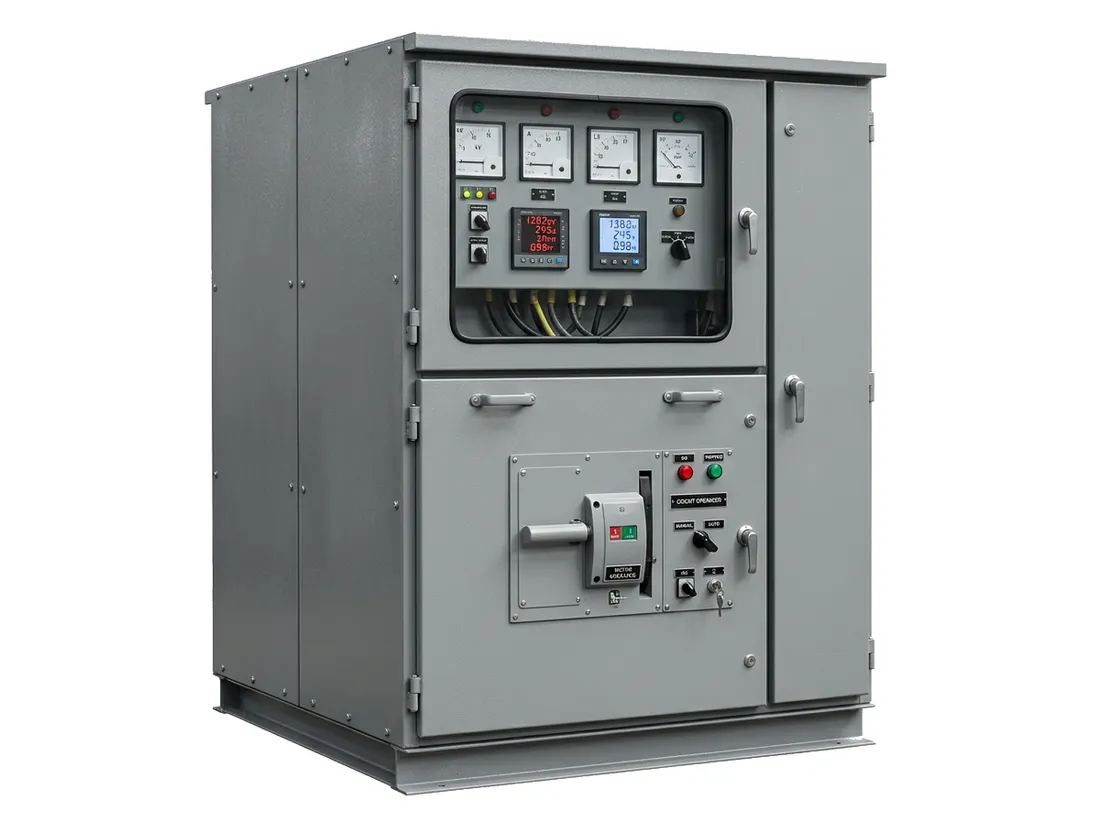

SM6-24 DM1W

Circuit Breaker 1250A

Kubikel pemutus tenaga (circuit breaker) SM6-24 DM1-W: varian arus pengenal tinggi hingga 1250 A dengan pemutus SF6 dan pemisah 3 posisi. Dipakai pada incoming atau penyulang berdaya besar yang memerlukan proteksi arus lebih dengan relay, saat kebutuhan arus melewati kemampuan DM1-A.

Fungsi

Kubikel PMT

Tegangan

24 kV

Arus

1250 A

Standar

IEC 62271-200

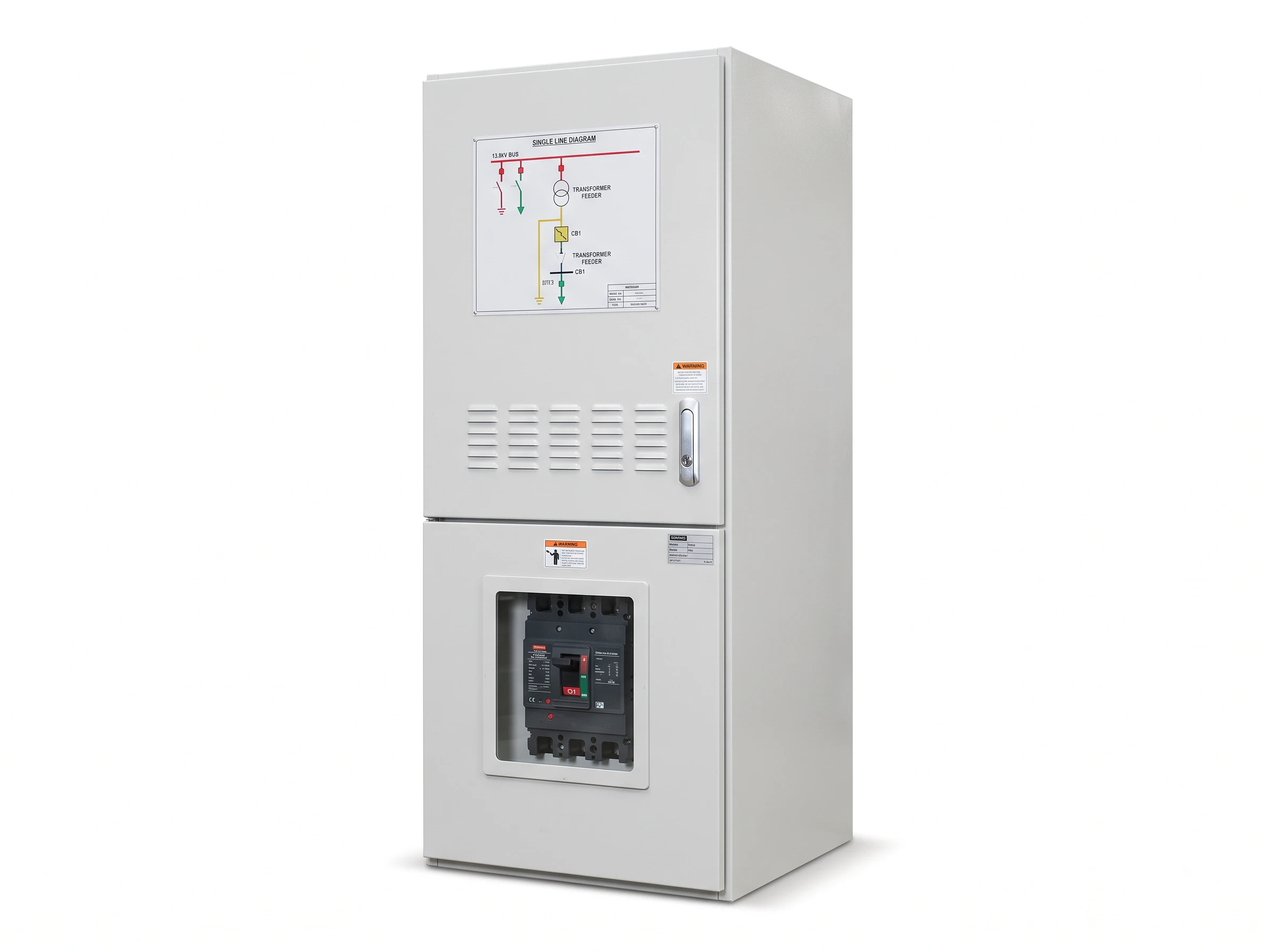

SM6-24 QM

Switch-Fuse (LBS + sekring)

Kubikel kombinasi sakelar-sekring (fuse-switch combination) SM6-24 QM: load break switch 630 A dipadu sekring HRC tegangan menengah untuk proteksi trafo distribusi. Saat salah satu sekring putus, striker-nya langsung membuka sakelar ketiga fasa sekaligus sehingga trafo aman dari hubung singkat. Alternatif ekonomis dari kubikel PMT untuk trafo daya kecil hingga menengah.

Fungsi

Kubikel proteksi trafo

Tegangan

24 kV

Arus

630 A

Standar

IEC 62271-200

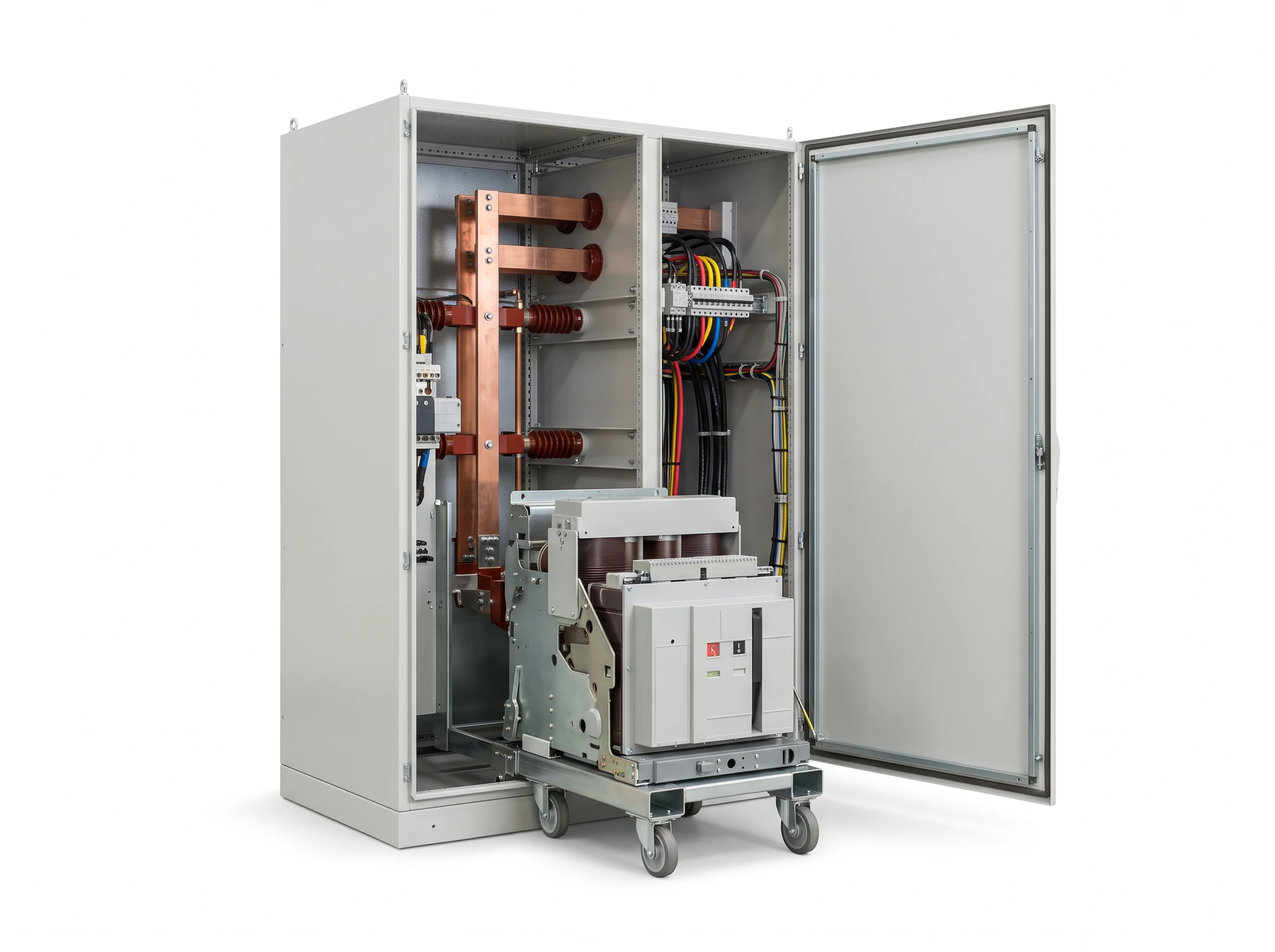

SM6-24 RM

Circuit Breaker Withdrawable

PMT jenis withdrawable, breaker bisa dikeluarkan tanpa mematikan busbar. Mudah maintenance. Konstruksi tarik-keluar mempersingkat waktu pemeliharaan dan pengujian breaker karena busbar serta penyulang lain tetap bertegangan selama pekerjaan.

Fungsi

Kubikel PMT tarik

Tegangan

24 kV

Arus

630 A

Standar

IEC 62271-200

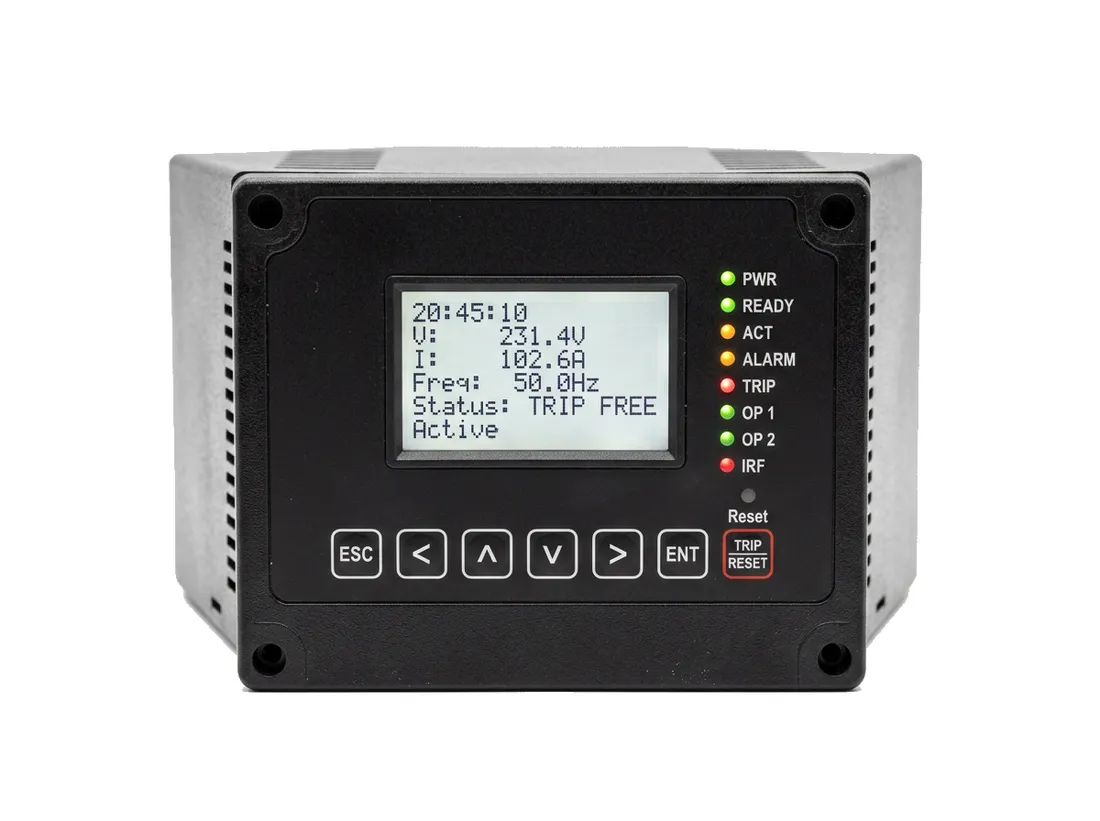

Relay Proteksi SEPAM Series

SEPAM 10/20/40/80, relay digital OCR, GFR, distance protection. Komunikasi Modbus & IEC 61850. Relay membaca arus dan tegangan dari trafo instrumen, lalu memerintahkan breaker membuka ketika nilainya melewati batas setelan yang ditetapkan.

Fungsi

Relay proteksi

Tegangan

sistem 24 kV

Arus

—

Standar

IEC 60255

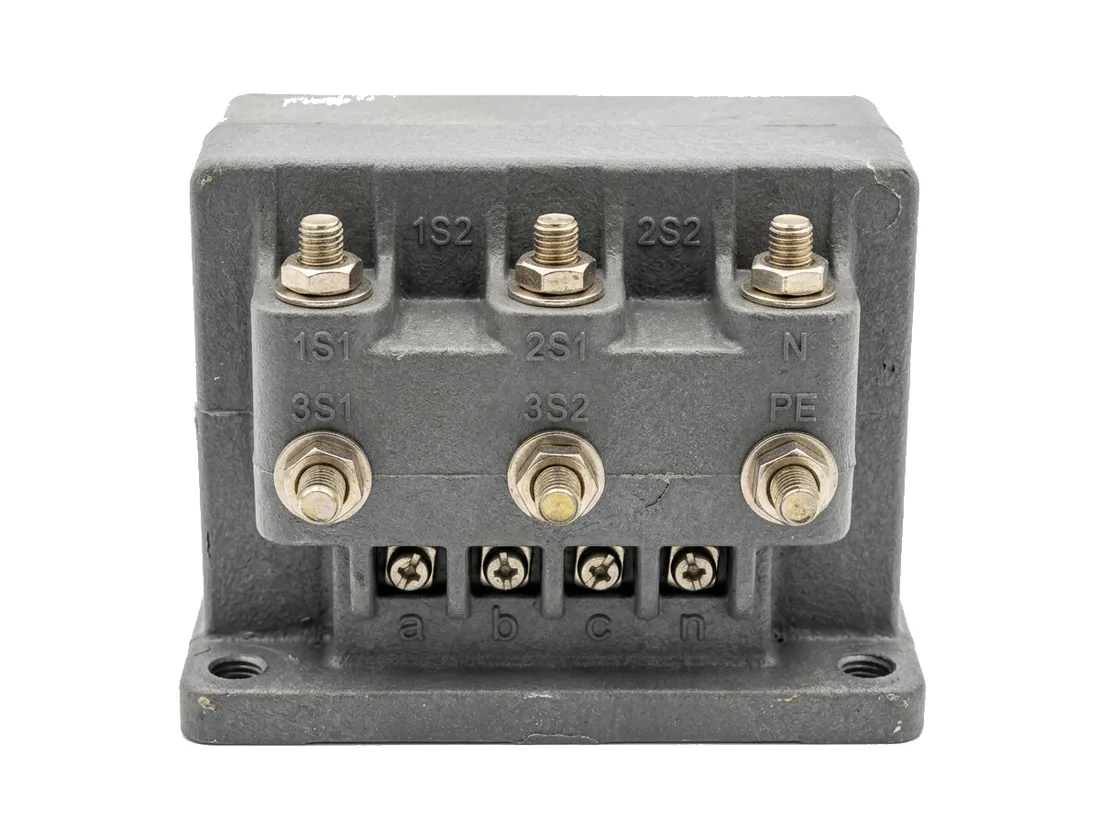

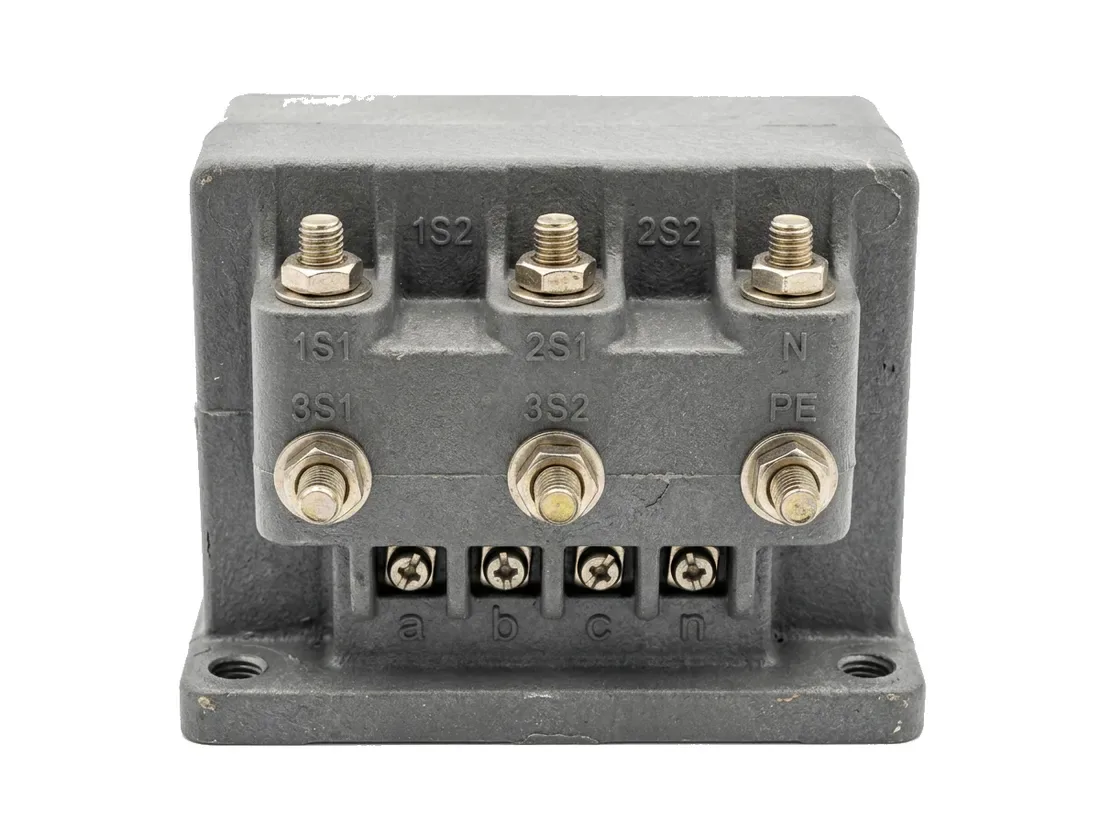

SM6-24 CM500

VT Metering

Kubikel metering dengan VT (Voltage Transformer) 20kV/√3 untuk pengukuran tegangan dan referensi proteksi. Ditempatkan pada sisi yang memerlukan pembacaan tegangan jaringan, baik untuk keperluan pengukuran maupun sebagai masukan bagi sistem proteksi.

Fungsi

Kubikel metering

Tegangan

24 kV

Arus

630 A

Standar

IEC 62271-200

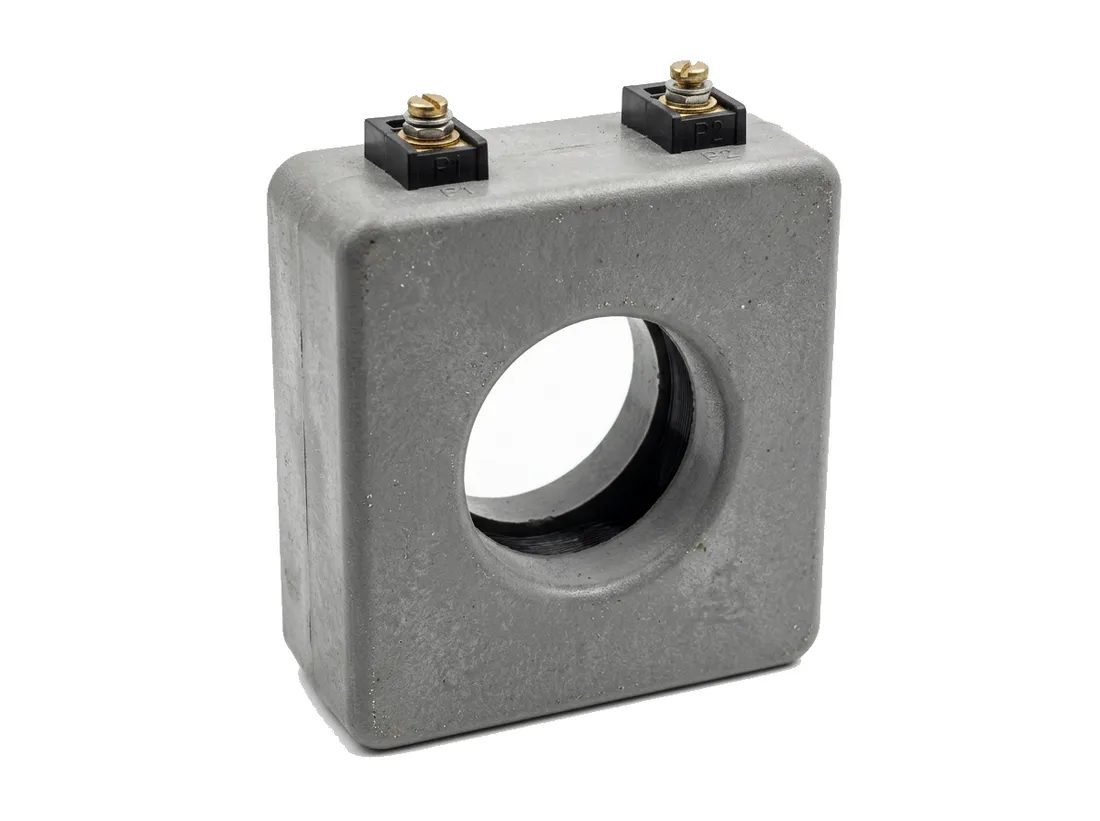

Current Transformer (CT)

CT ratio 50/5 – 400/5A untuk pengukuran arus dan proteksi relay di dalam kubikel. Fungsinya menurunkan arus jaringan menjadi nilai kecil yang aman dibaca relay dan alat ukur, sehingga perangkat sekunder tidak terhubung langsung ke tegangan menengah.

Fungsi

Trafo arus

Tegangan

sistem 24 kV

Arus

200 – 400 A

Standar

IEC 61869

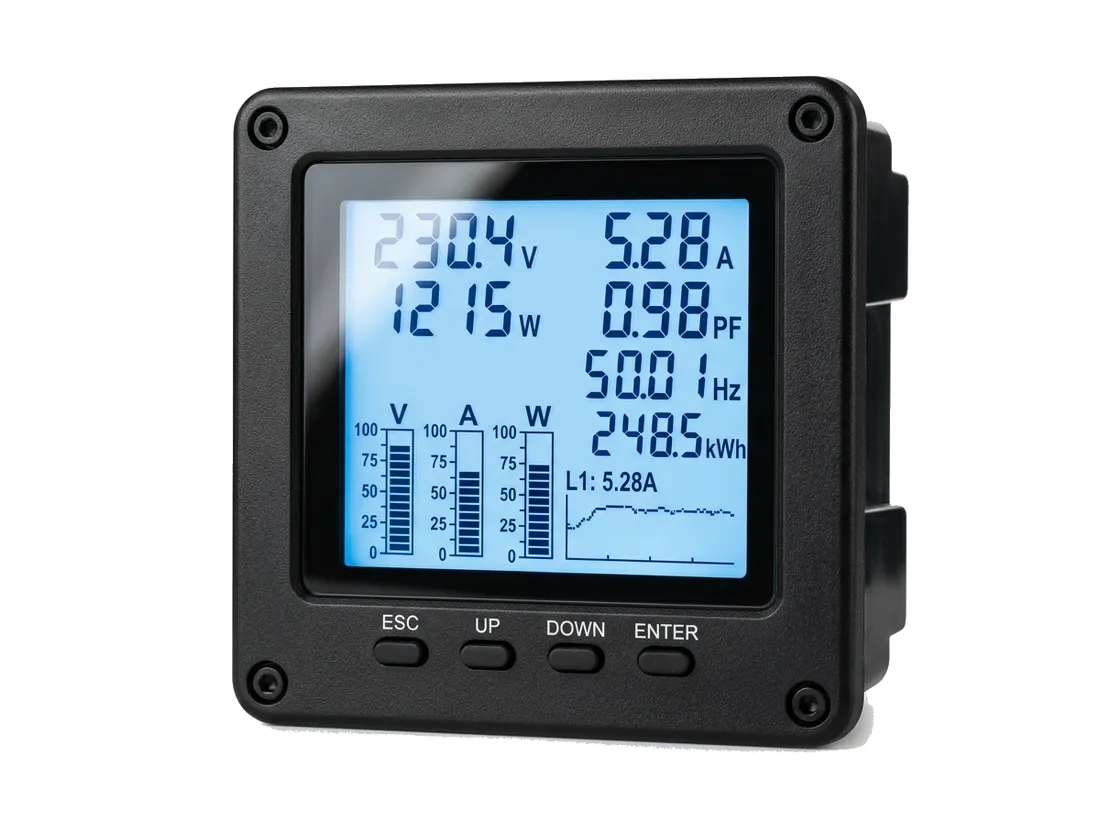

Power Meter PM5560 / PM2100

Monitoring kWh, kVArh, power factor, demand real-time. Komunikasi Modbus RTU / Ethernet. Data konsumsi dapat dibaca langsung di panel maupun diteruskan ke sistem pemantauan energi gedung untuk keperluan evaluasi beban dan penagihan internal.

Fungsi

Power meter

Tegangan

sistem 24 kV

Arus

—

Standar

IEC 62053-22

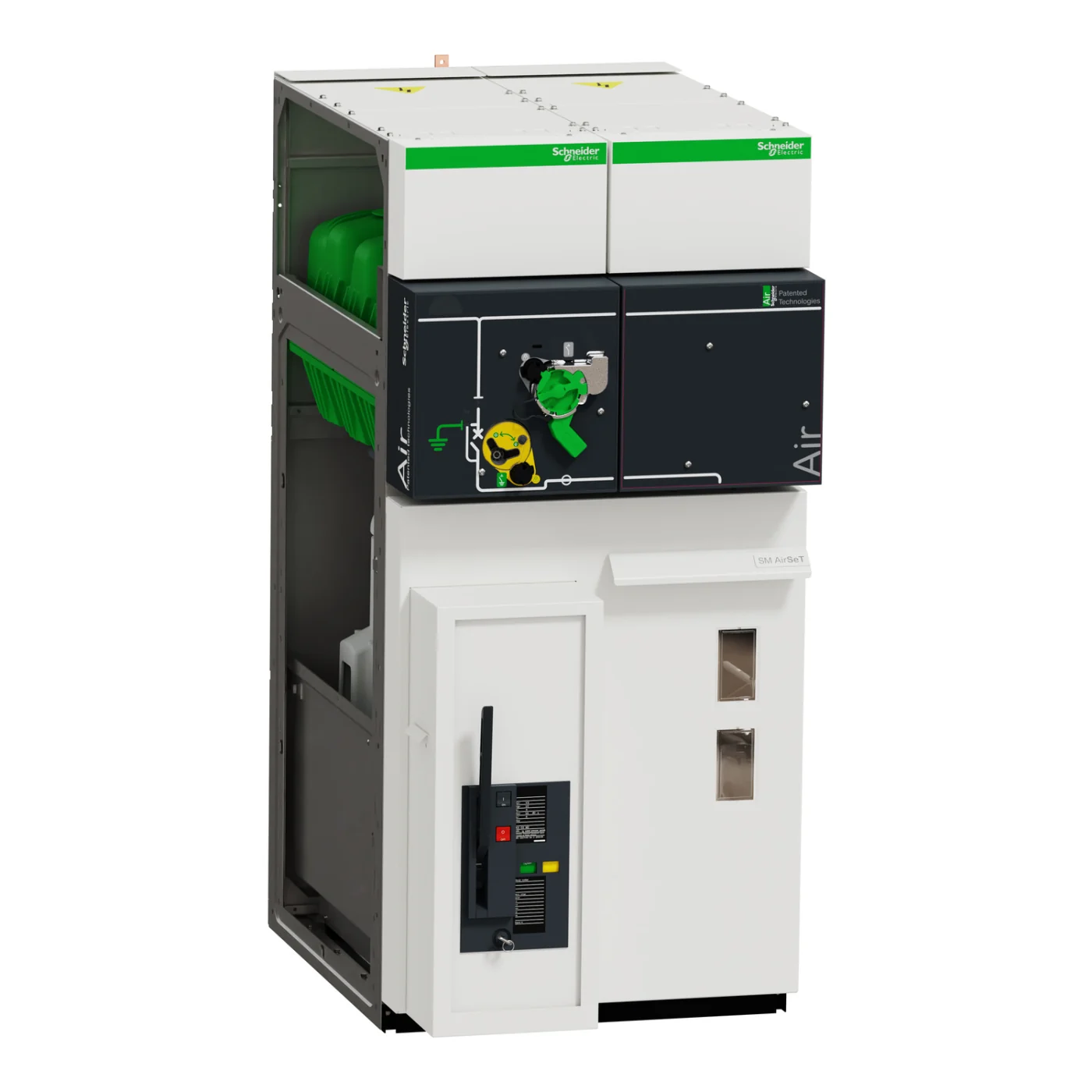

SM AirSeT

SF6-free

Kubikel tegangan menengah tanpa gas SF6 dengan teknologi udara murni (Pure Air). Ukuran & koneksi kompatibel SM6 sehingga ideal untuk retrofit yang ramah lingkungan.

Teknologi

SF6-free (udara murni)

Tegangan

24 kV

Arus

630 A

Ketahanan

16 kA / 1 dtk

AvatarOn · Saklar 1 Gang 1 Way (E8331L1)

10AX 250V. Cover unik bisa dilepas & diganti dengan foto atau desain kustom kapan saja. Warna White & Dark Grey.

Seri

AvatarOn

Tipe

Saklar 1 arah

Arus

—

Tegangan

250 V

AvatarOn · Stop Kontak Schuko 16A (E83426)

16A 2P+E dengan safety shutter. 86×86mm. Warna White dan Dark Grey.

Seri

AvatarOn

Tipe

Schuko + arde

Arus

16 A

Tegangan

250 V

AvatarOn · Dimmer Switch (E8431DL)

Saklar dimmer 300W untuk lampu LED/halogen. Cocok untuk ruang tamu dan kamar premium.

Seri

AvatarOn

Tipe

Dimmer putar

Arus

—

Tegangan

250 V

AvatarOn · USB Charger Socket (E8330USB)

Stop kontak dengan port USB Type-A + Type-C built-in untuk kamar tidur dan ruang kerja.

Seri

AvatarOn

Tipe

Stop kontak + USB

Arus

—

Tegangan

250 V

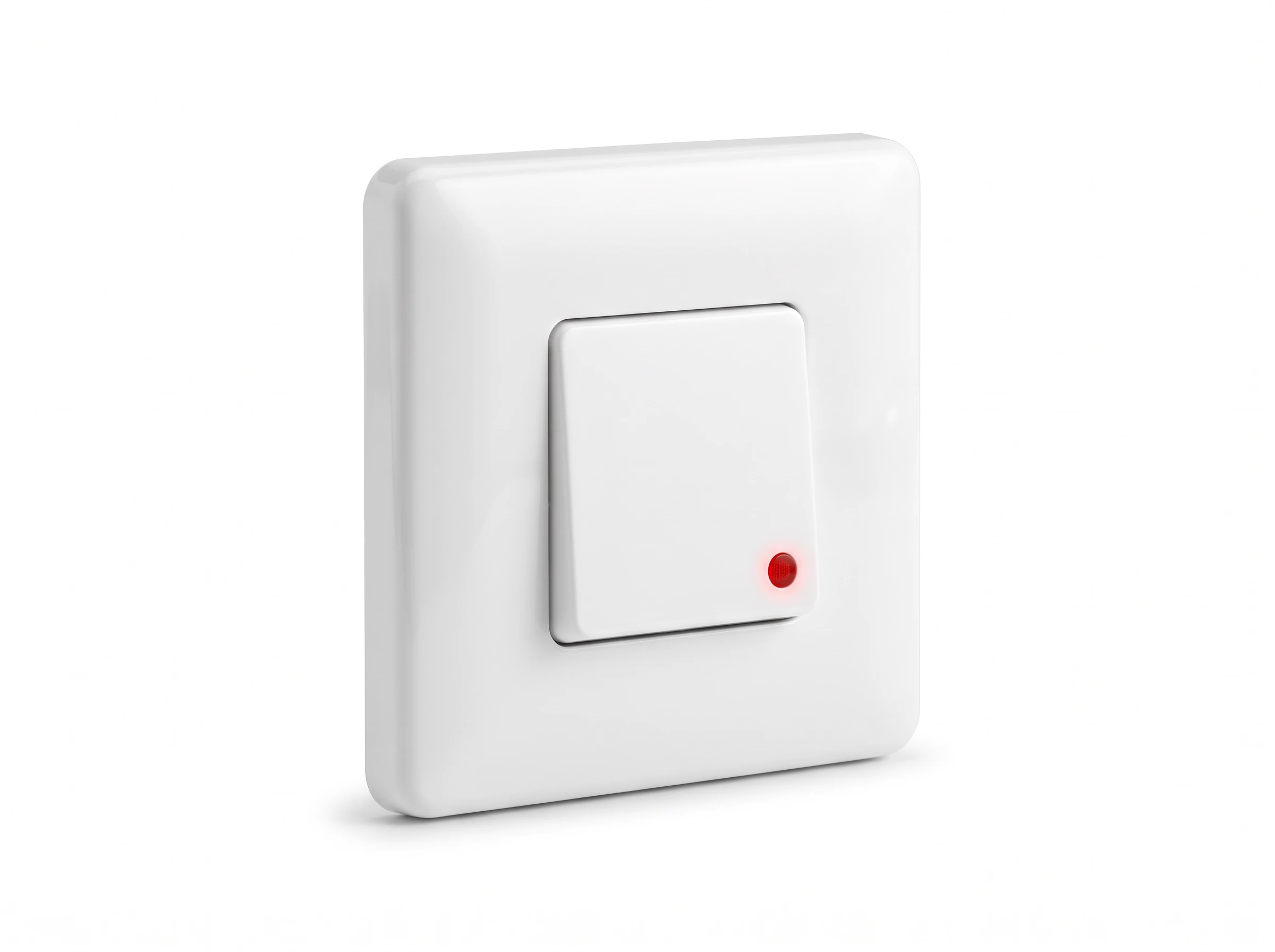

Vivace E (Terbaru 2026)

Desain sleek, slim, frameless dengan curved corner. 4 pilihan warna elegan: White, Black, Wine Gold, Light Grey. Safety shutter built-in.

Seri

Vivace E

Tipe

Saklar & stopkontak

Arus

—

Tegangan

250 V

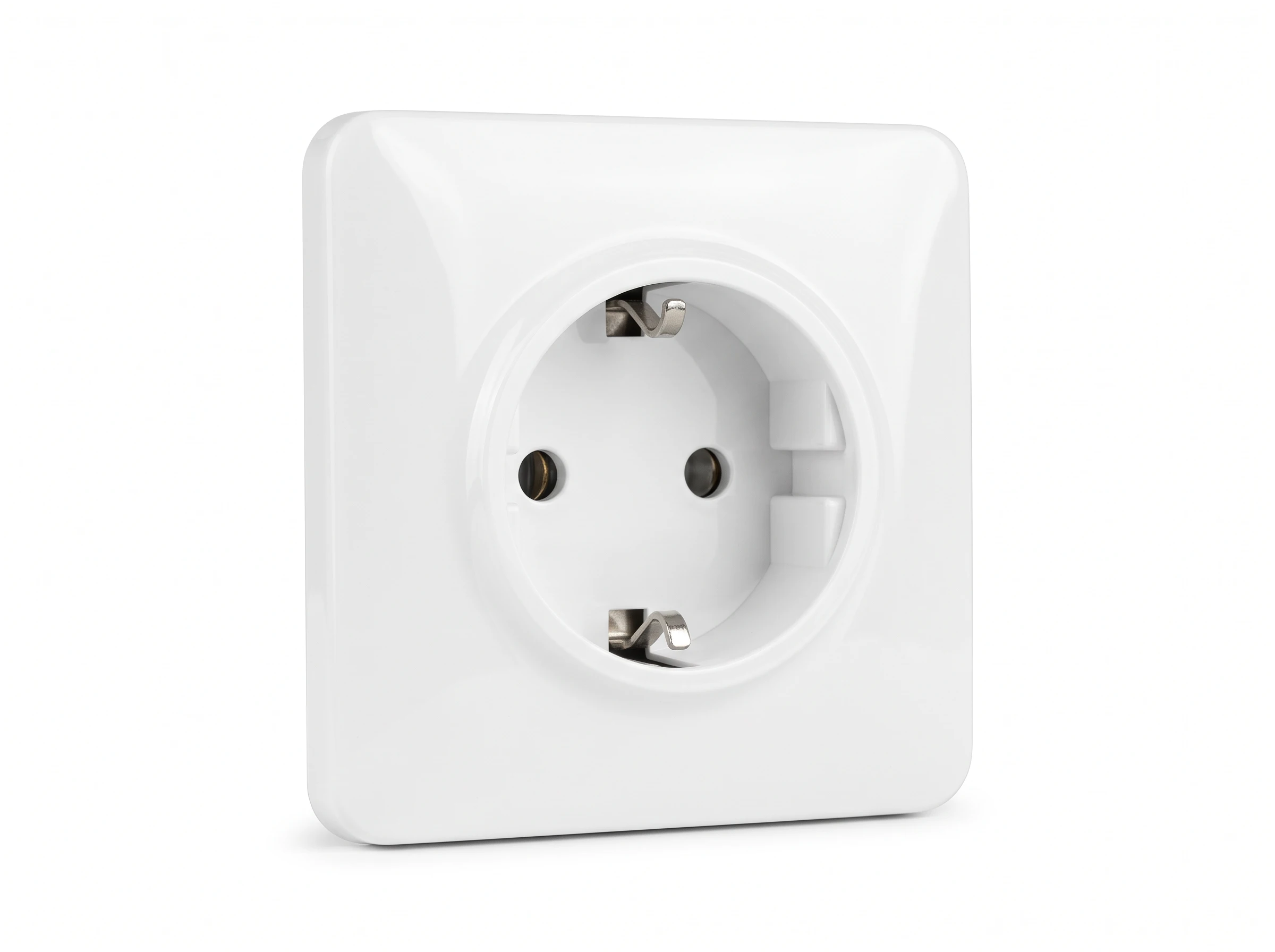

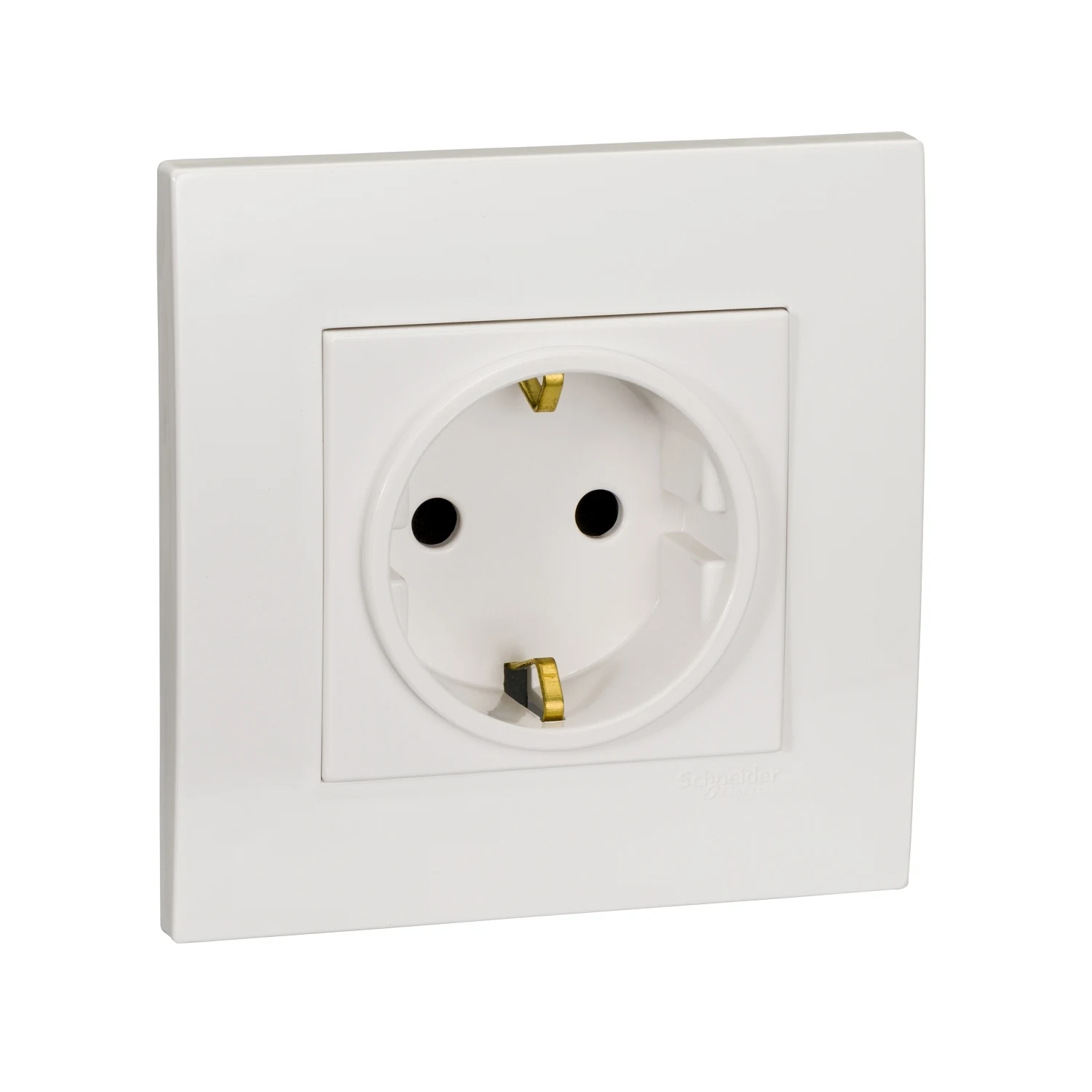

Vivace Stop Kontak Schuko 16A (KB426)

16A dengan safety shutter. Seri Vivace klasik yang ekonomis & modern. Warna putih.

Seri

Vivace

Tipe

Schuko + arde

Arus

16 A

Tegangan

250 V

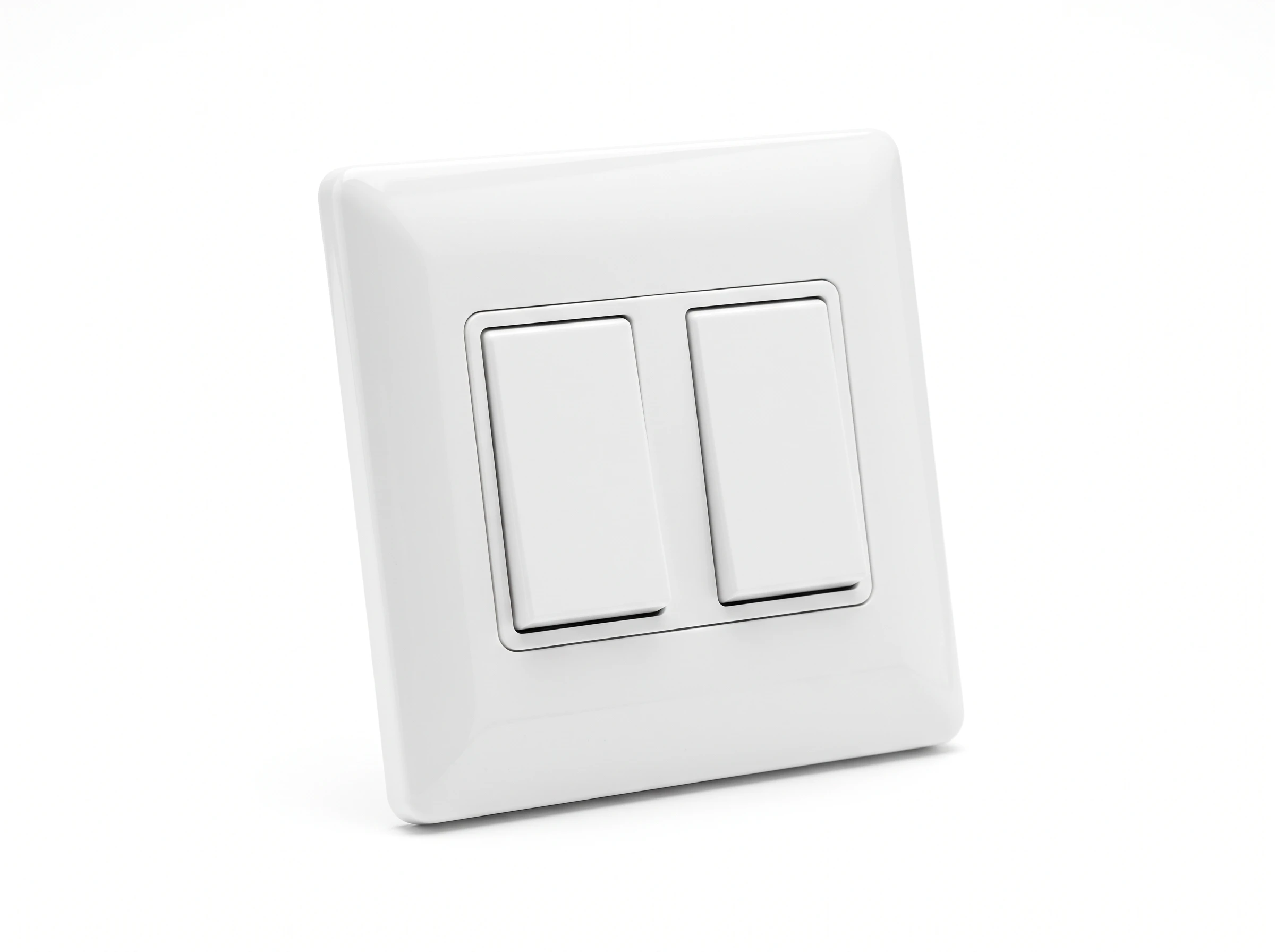

Vivace 2 Way Switch (KB31)

Saklar 2 way 10A 250V untuk pencahayaan koridor dan tangga dari 2 titik berbeda.

Seri

Vivace

Tipe

Saklar 2 arah

Arus

—

Tegangan

250 V

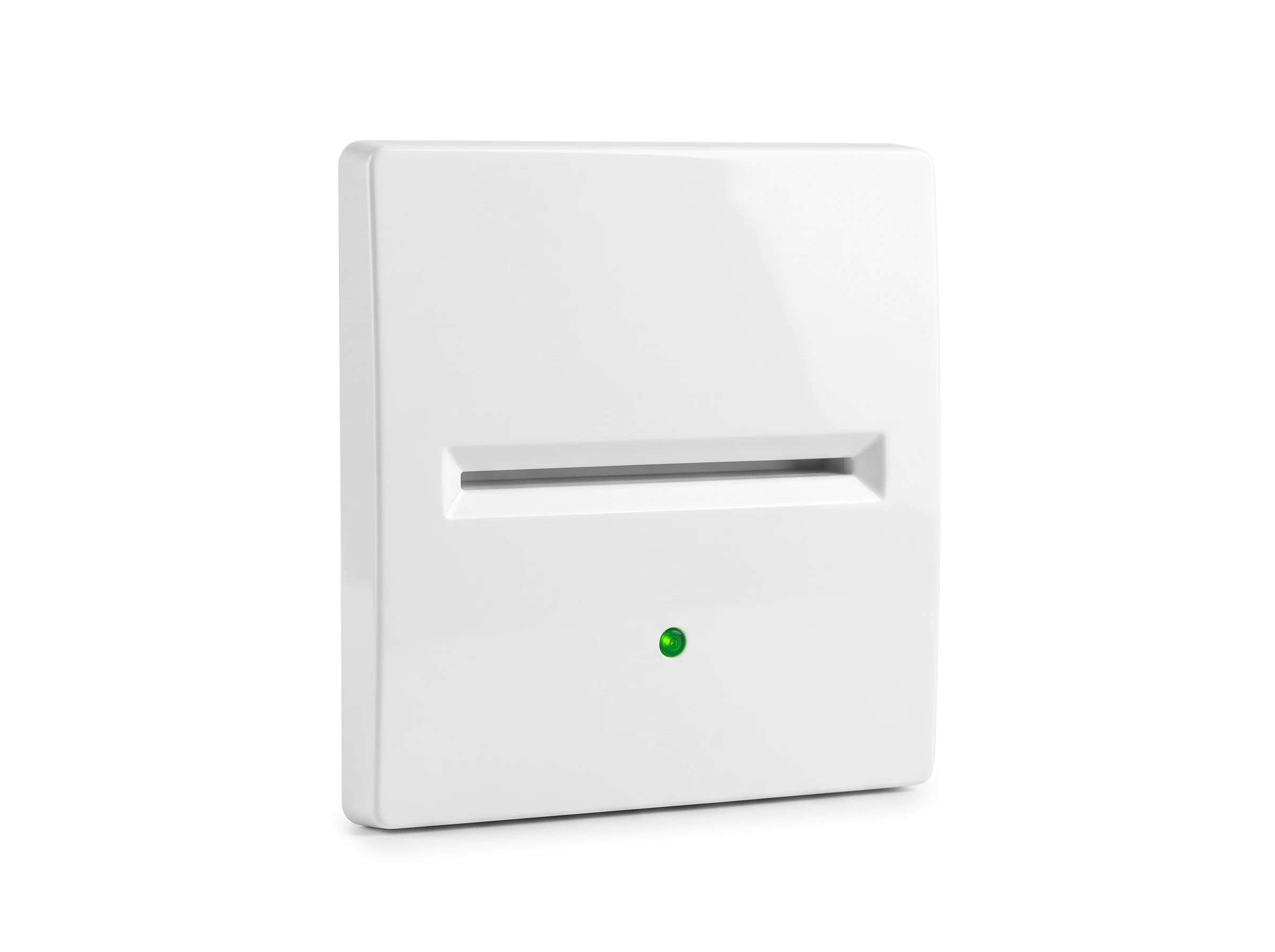

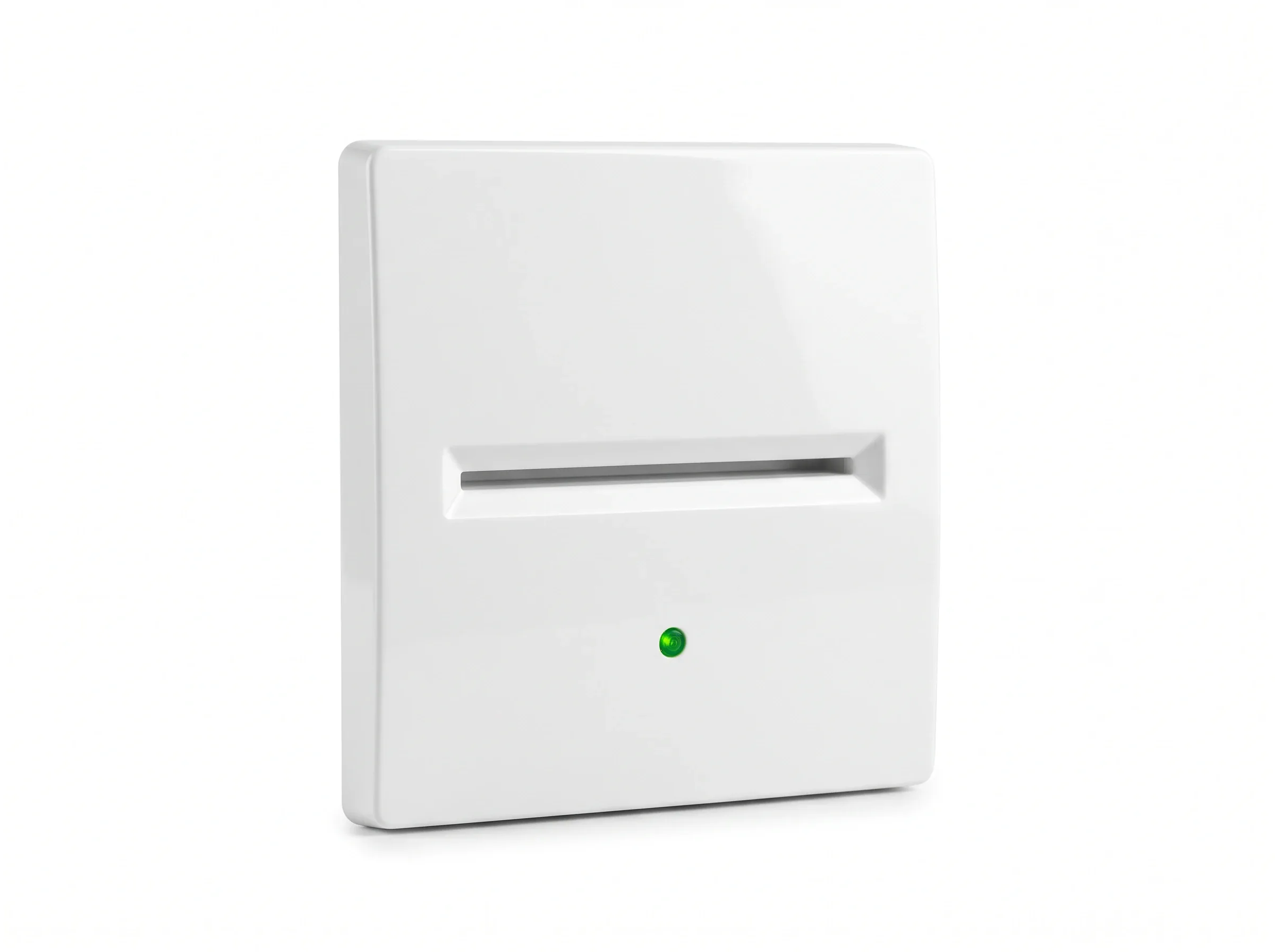

Vivace E Hotel Range

Rangkaian khusus hotel: saklar kartu kunci, DND indicator, panel kamar mandi, stop kontak internasional.

Seri

Vivace E

Tipe

Perangkat hotel

Arus

—

Tegangan

250 V

Pieno Saklar + Stop Kontak

Seri mid-range modern. Warna Lavender Silver. Dilengkapi fluorescent locator (LED indicator). Saklar 16AX + stop kontak Schuko 16A.

Seri

Pieno

Tipe

Saklar & stopkontak

Arus

—

Tegangan

250 V

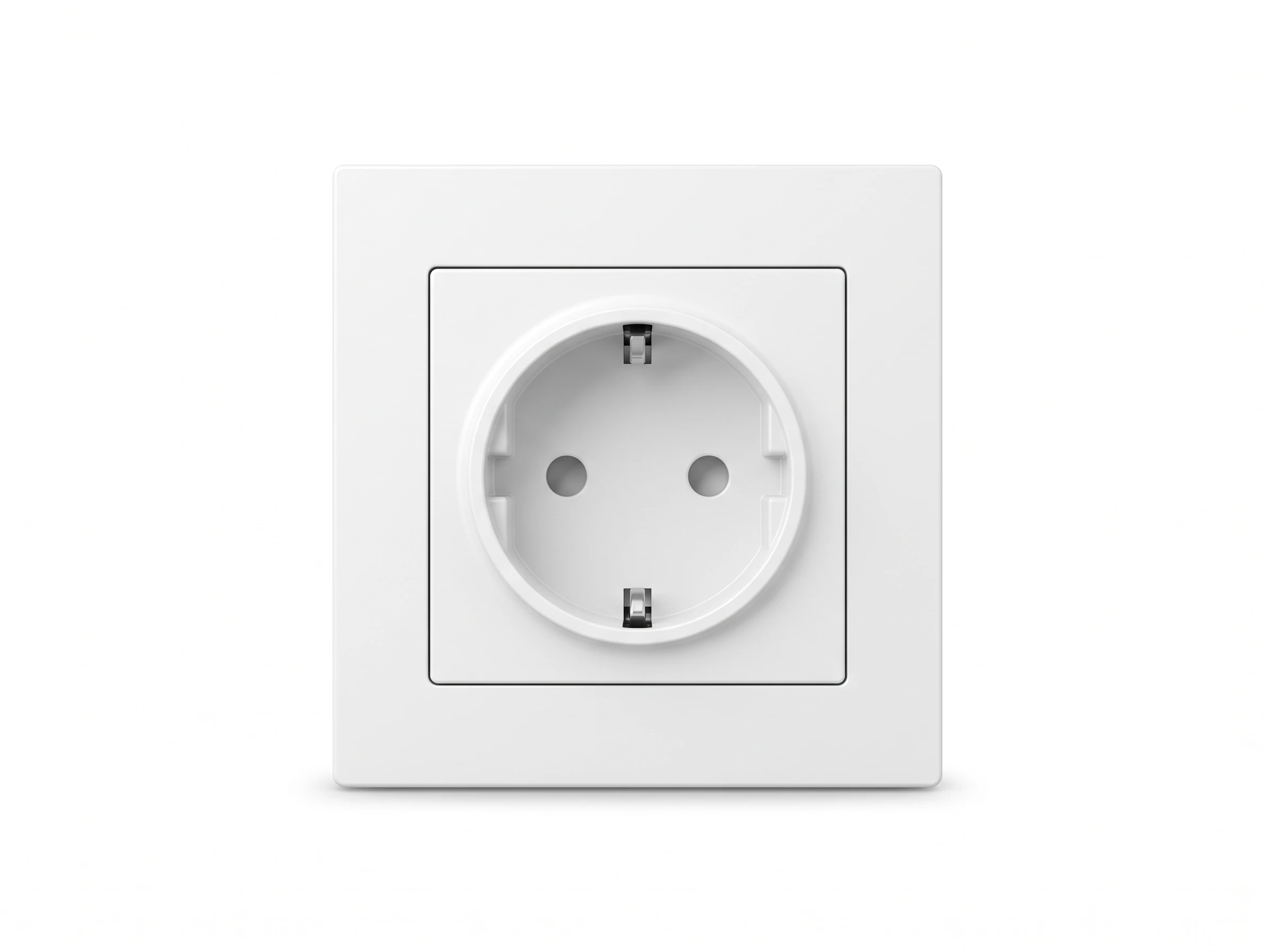

Neo Stop Kontak (E3426)

16A 2P+E dengan safety shutter. Warna Grey Silver. Desain contemporary untuk hunian dan komersial.

Seri

Neo

Tipe

Schuko + arde

Arus

16 A

Tegangan

250 V

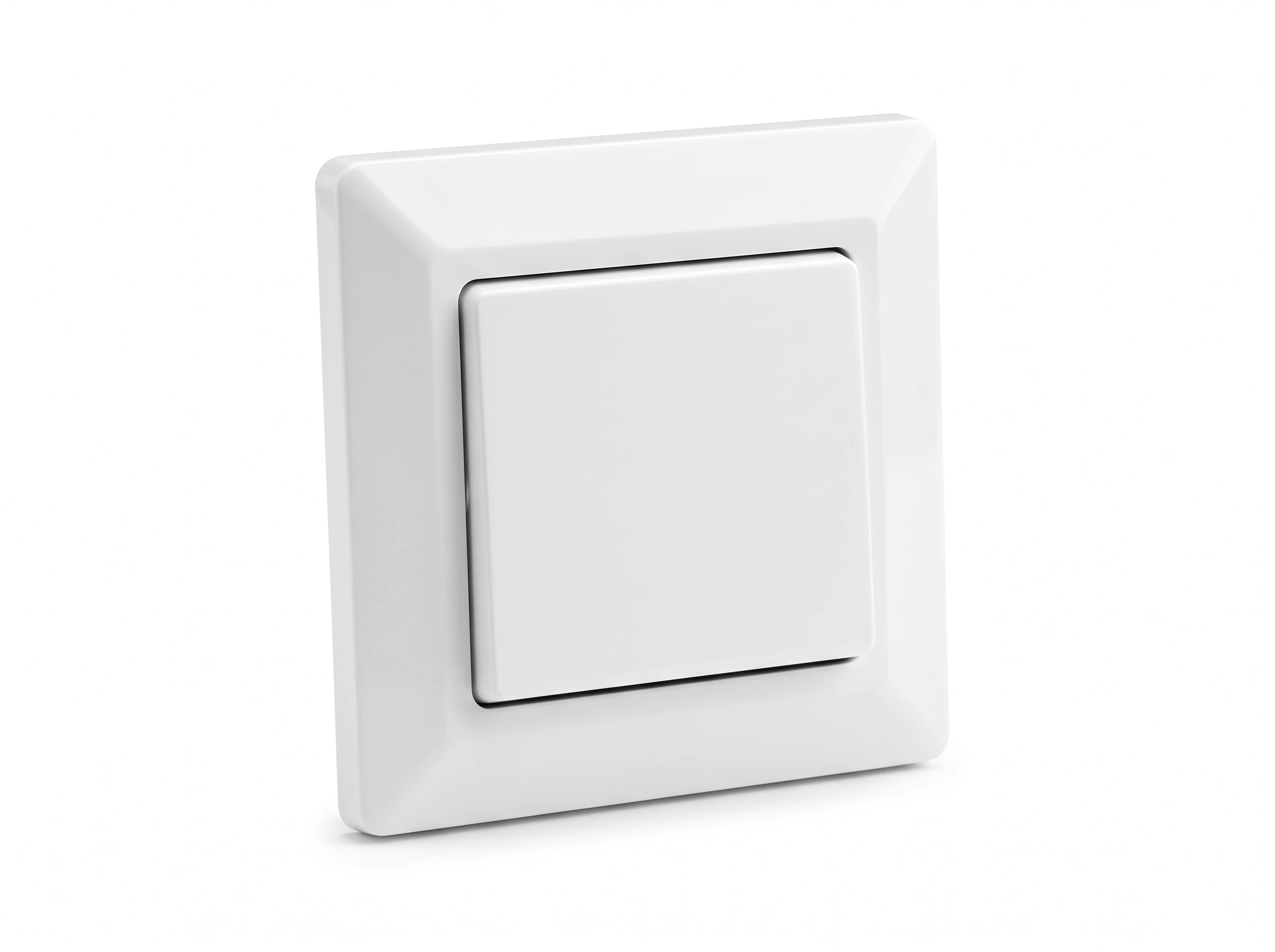

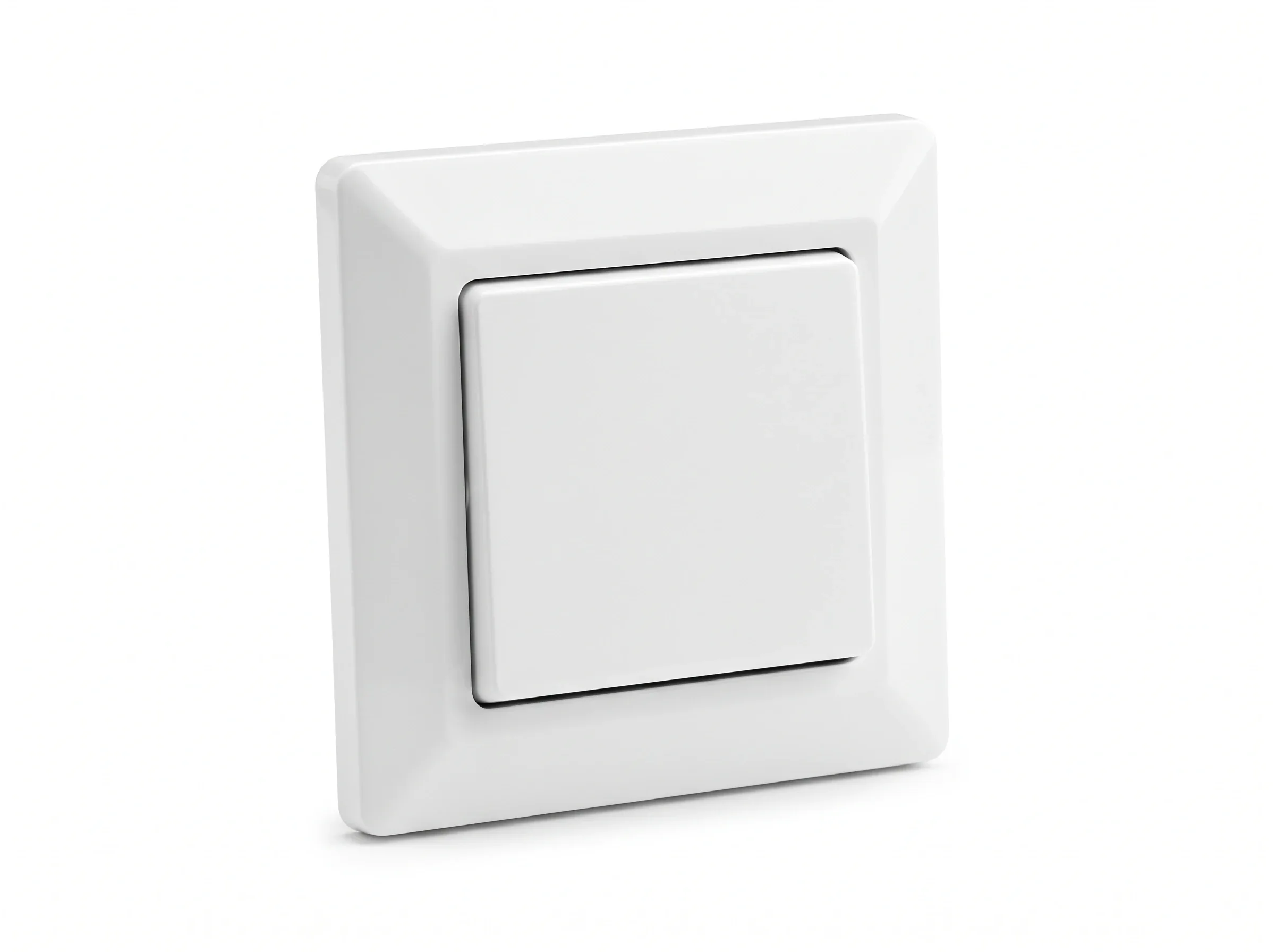

Leona Saklar (LNA0300321)

Saklar ekonomis 10AX 250V putih. Entry-level Schneider untuk perumahan standar & kost.

Seri

Leona

Tipe

Saklar

Arus

—

Tegangan

250 V

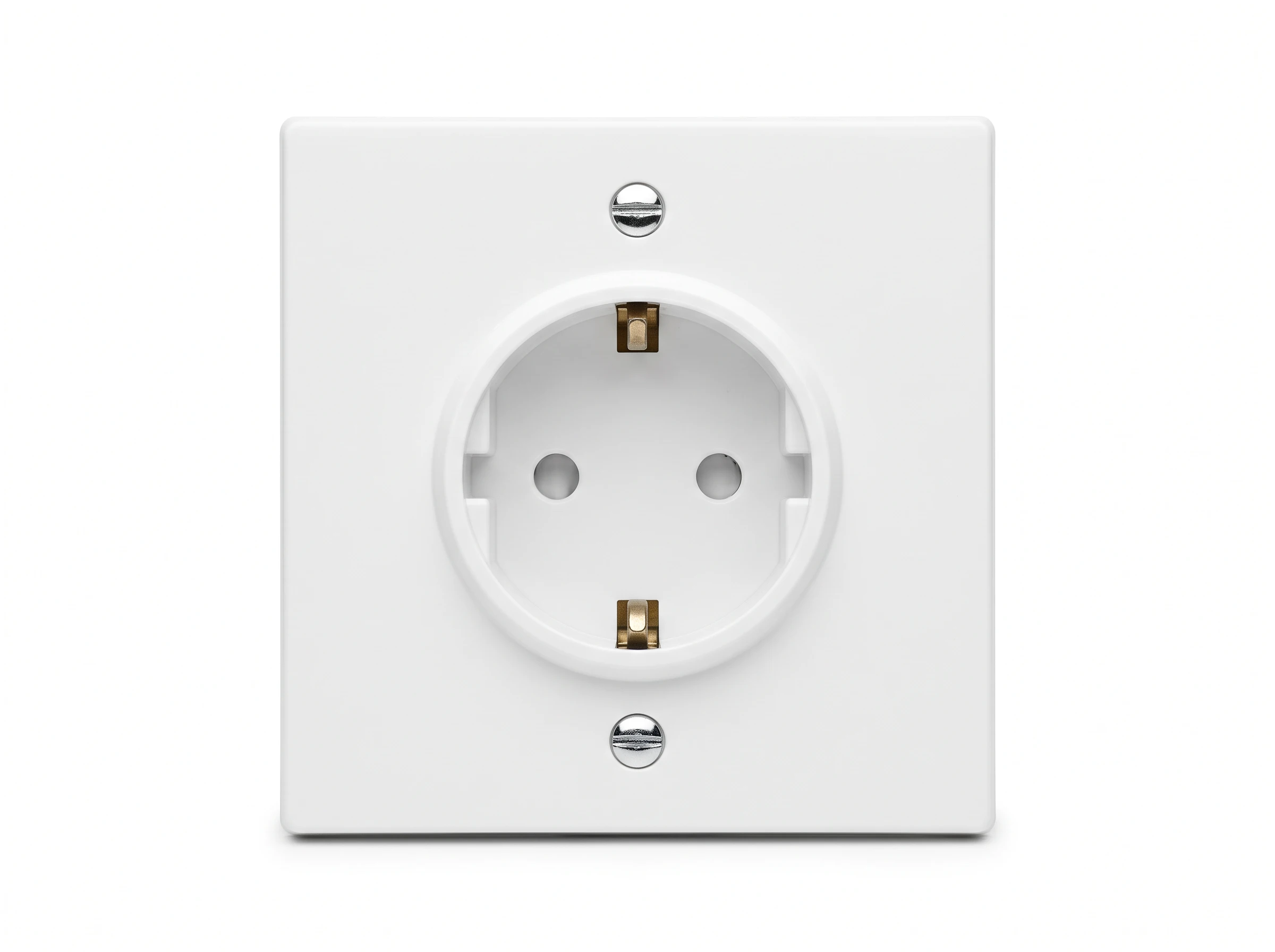

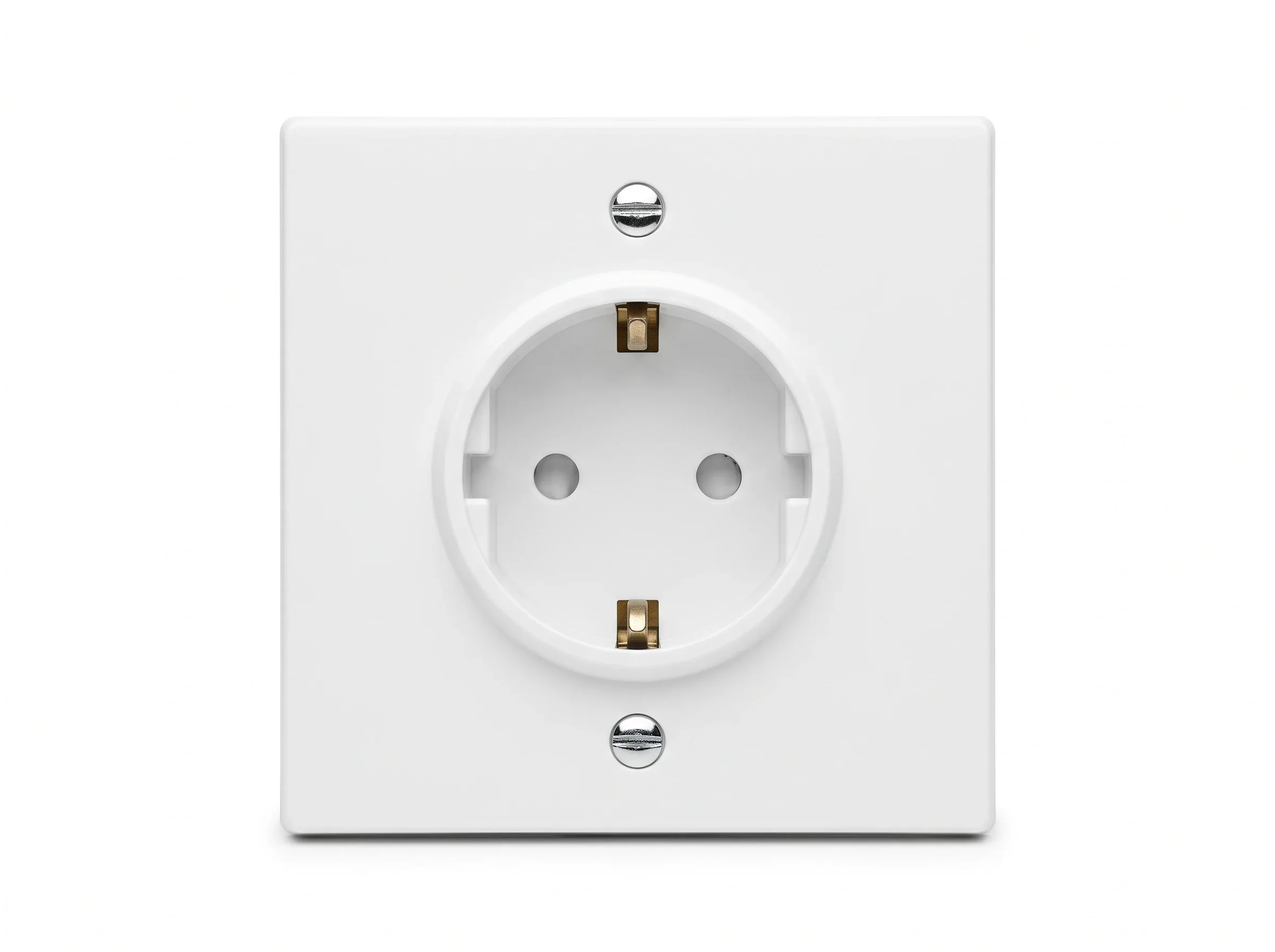

Leona Stop Kontak (LNA2900121)

Stop kontak 16A single socket putih. Harga terjangkau, kualitas Schneider terpercaya.

Seri

Leona

Tipe

Schuko + arde

Arus

16 A

Tegangan

250 V

AvatarOn · Saklar 3 Gang 2 Way

10AX 250V, 3 gang 2 arah. Cover unik bisa dilepas & diganti dengan desain kustom. Warna Gold.

Seri

AvatarOn

Tipe

Saklar 3 gang 2 arah

Arus

—

Tegangan

250 V

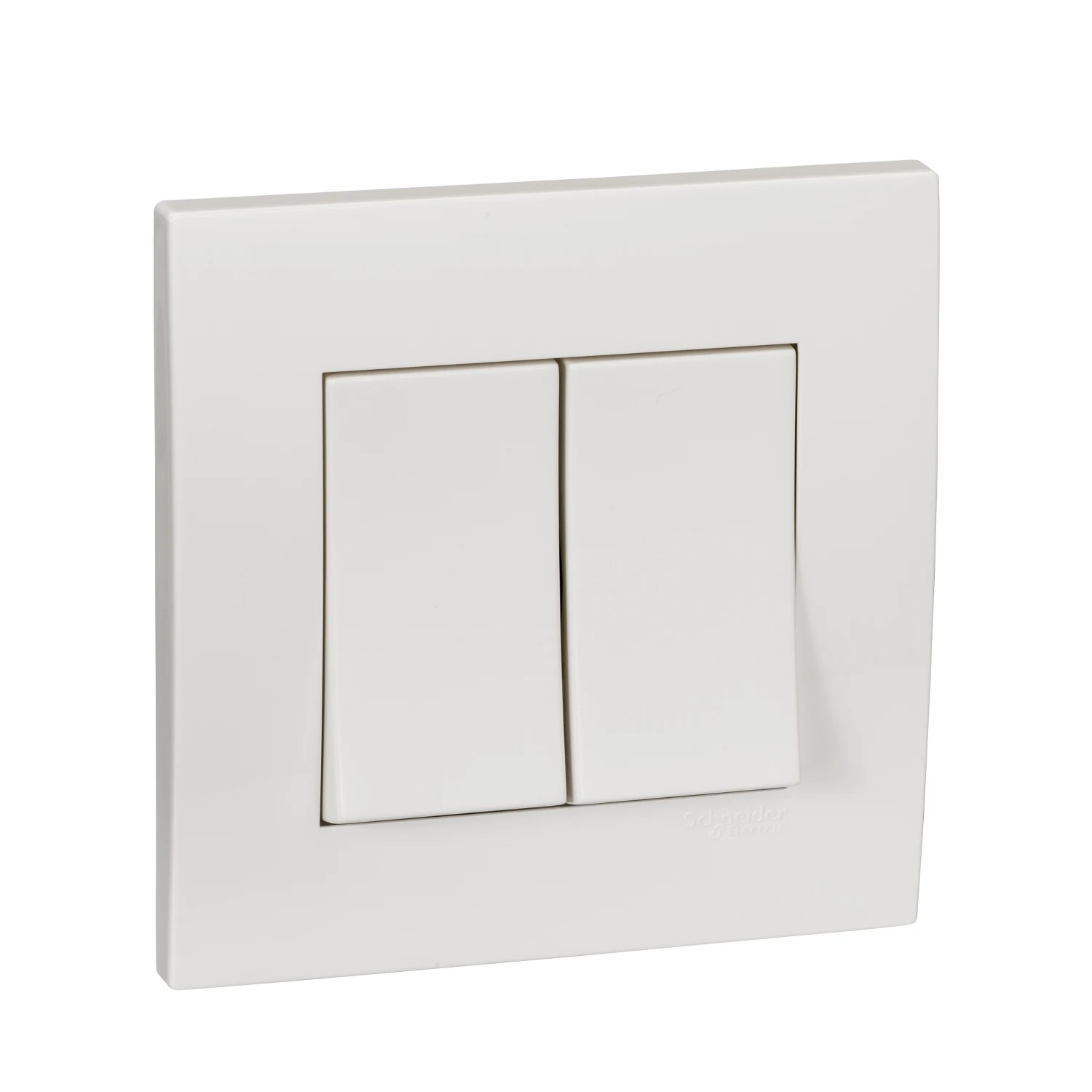

Vivace · Saklar 2 Gang 2 Way

Saklar 2 gang 2 way 10A 250V untuk mengendalikan dua titik lampu dari satu panel. Seri Vivace klasik, warna putih.

Seri

Vivace

Tipe

Saklar 2 gang 2 arah

Arus

—

Tegangan

250 V
